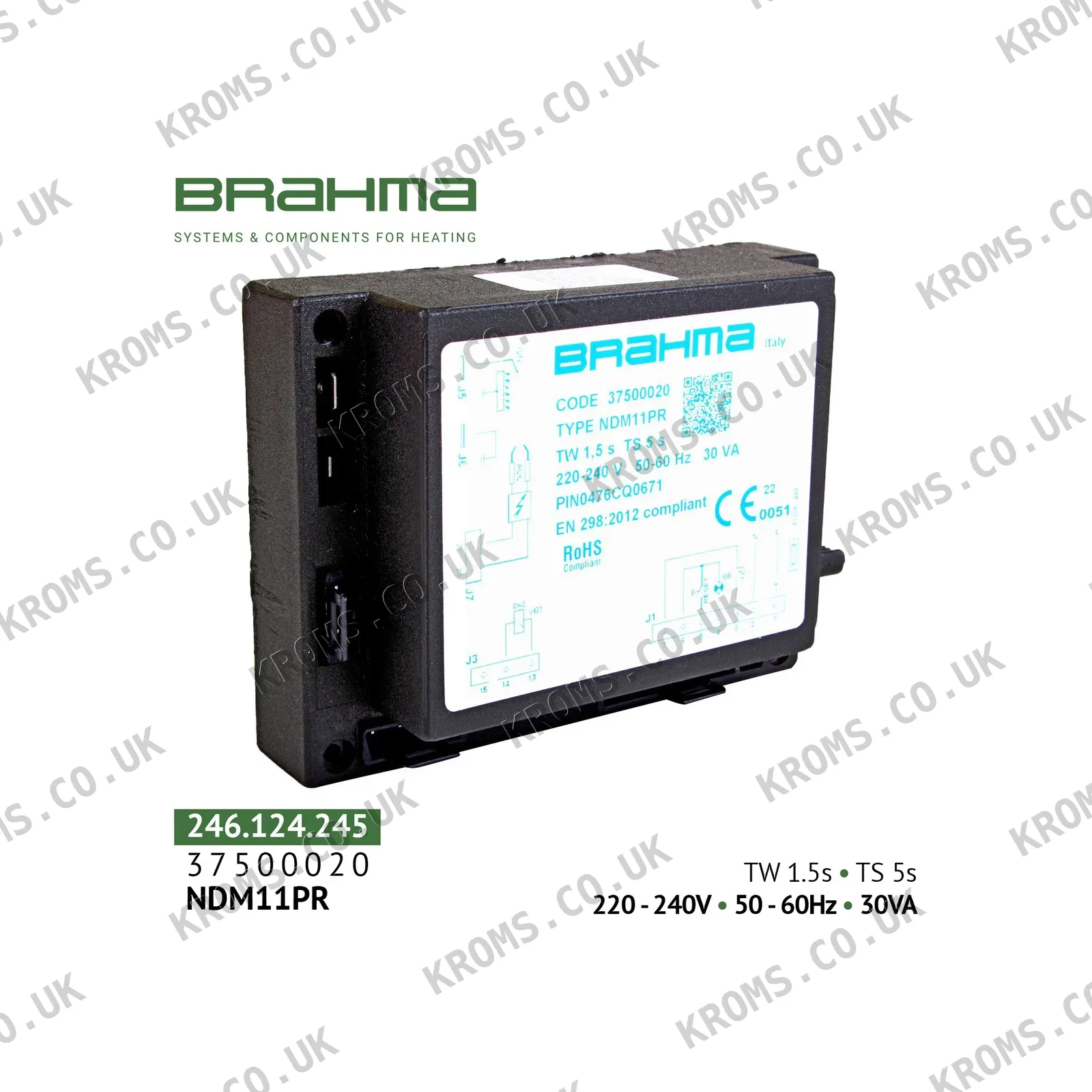

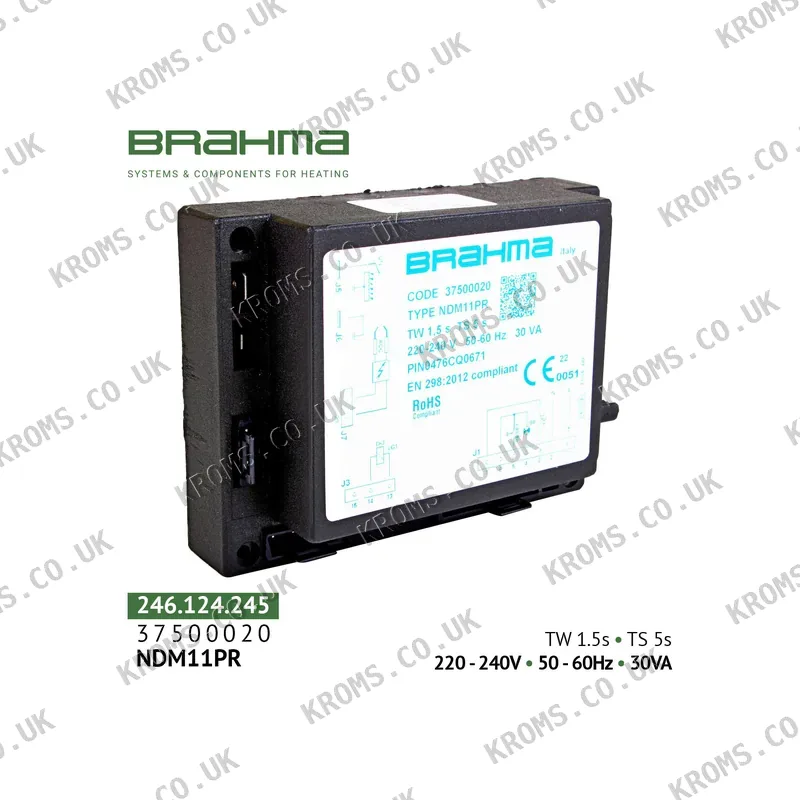

Brahma Burner control unit NDM11PR 37500020

Dieses Brahma-Mikroprozessor-Brennersteuergerät (Modell NDM11PR) ist für die automatische Zündung und Flammenüberwachung in atmosphärischen oder progressiven Brennern bestimmt, die mit Gas oder flüssigem Brennstoff im intermittierenden Betrieb arbeiten. Es nimmt eine Versorgung von 220–240 V, 50–60 Hz auf, führt eine 30 s Vorbelüftung durch und hat eine Sicherheitszeit von 3 s. Die Flammenüberwachung erfolgt über eine Ionisationselektrode oder Fotodiode FD. Sein eingebauter Hochspannungs-Zündtransformator, EMV-Filter und Varistor sind in einem IP40-Gehäuse untergebracht, das Temperaturen von -20 bis +70 °C standhält und die Maße 10.7 x 8.1 x 3.6 cm hat.

Brennersteuergeräte dieses Typs gehen bei Flammenverlust oder Zündfehler in eine Sicherheitsverriegelung über. Der Brenner stoppt dann und die LED zeigt eine Störung an. Das Zurücksetzen erfolgt durch kurzes Unterbrechen der Stromversorgung oder, falls eine Taste vorhanden ist, durch Drücken der Reset-Taste.
