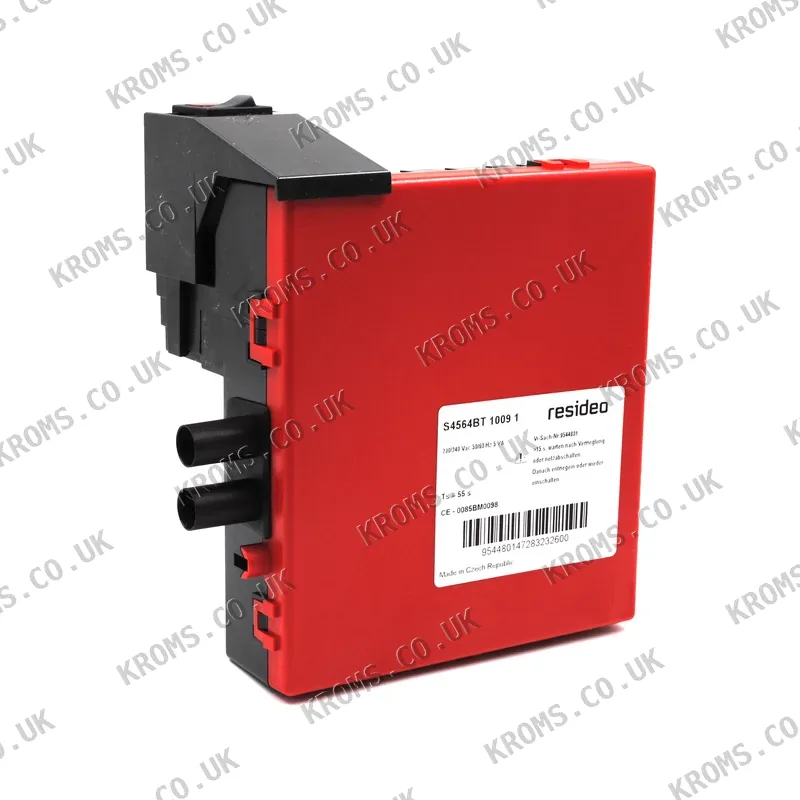

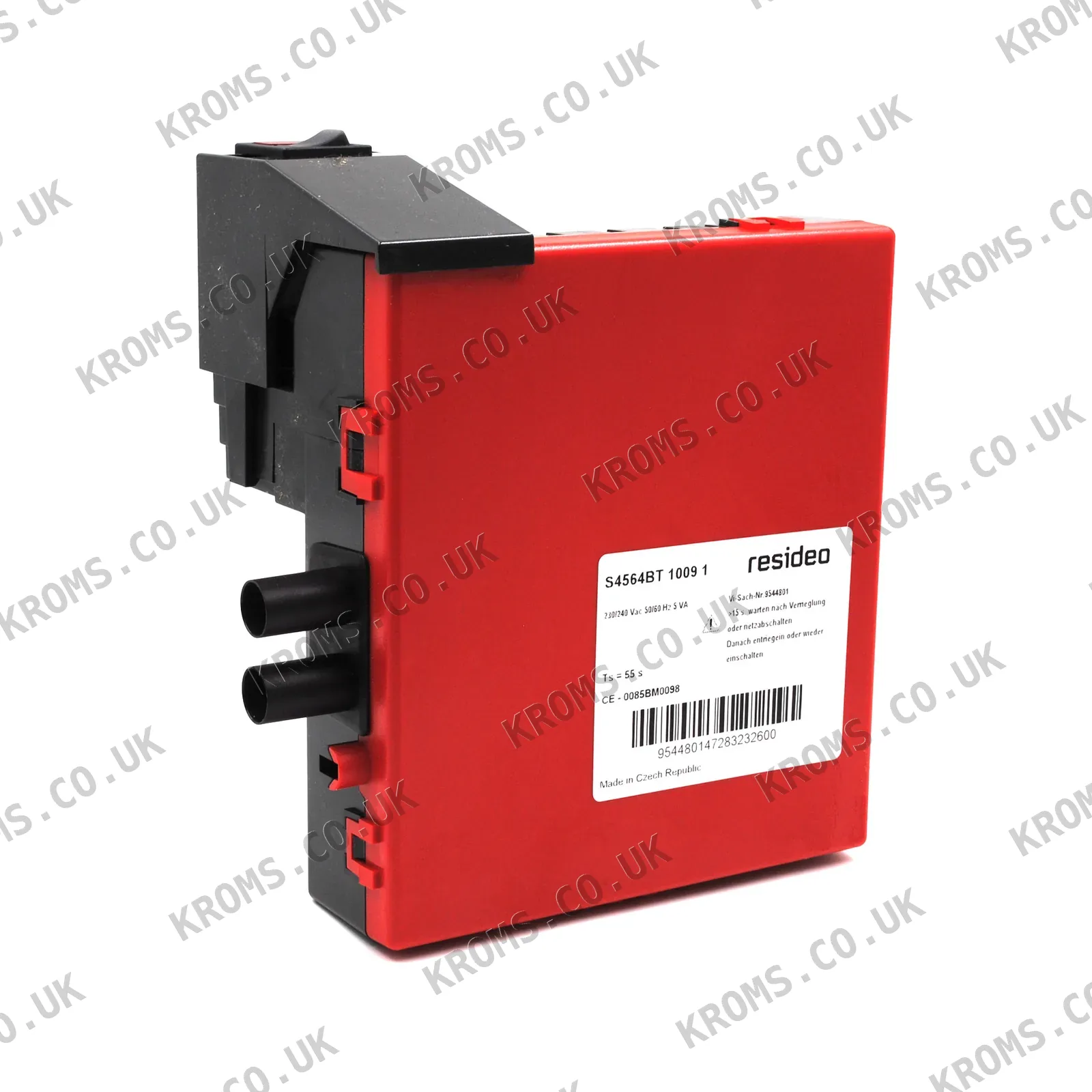

Honeywell Automatic firing device S4564BT1009B

Das Honeywell S4564BT1009B ist eine automatische Zündvorrichtung für Gasbrenner, die bei 230–240 V mit einer Sicherheitszeit von 55 Sekunden arbeitet. Es verwendet die Ionisations-Flammenüberwachung und ist für Anwendungen mit DBI- oder IP-Zündsystemen ausgelegt. Das Gerät wird über einen Molex-3003-Mehrfachstecker angeschlossen und ist mit Gasventilen der Serie VR4600, einschließlich der Modelle VR4605 und VR4601, kompatibel. Es passt zu Viessmann-Vitogas-100-Kesseln des Typs GC1 und Vitogas-050-Kesseln des Typs GS 0. Das Steuergerät unterstützt bis zu 500.000 Sicherheitsventil-Betätigungszyklen, 250.000 Zyklen unter maximaler Last, 6.000 Sperrvorgänge und 1.000 Stunden Zündfunkenbetrieb.

Bei der Auswahl eines Steuergeräts dieses Typs ist sicherzustellen, dass die Versorgungsspannung mit dem Brennersystem übereinstimmt (z. B. 230–240 V). Die Methode der Flammenüberwachung (Ionisation) muss mit dem Sensor des Brenners kompatibel sein. Der Steckertyp (z. B. Molex 3001 oder 3003) muss mit dem vorhandenen Kabelbaum übereinstimmen. Überprüfen Sie die Sicherheitszeit und die Kompatibilität mit der Gasventilserie (z. B. VR4600) und dem spezifischen Kesselmodell. Die Einbauorientierung kann innerhalb von ±90° von der Vertikalen variieren, und das Gerät muss gemäß dem Schaltplan des Herstellers elektrisch angeschlossen werden.

Typische Ausfälle solcher Steuergeräte umfassen Zündversagen, intermittierenden Flammenverlust oder Verriegelung nach Ablauf der Sicherheitszeit. Symptome können sein, dass der Brenner nicht startet, die Alarmleuchte aufleuchtet oder das Gasventil unerwartet schließt. Überprüfen Sie den Flammensensor auf Verschmutzung oder Beschädigung, verifizieren Sie die Versorgungsspannung und inspizieren Sie alle elektrischen Verbindungen auf Lockerheit oder Korrosion. Wenn das Gerät häufig verriegelt, testen Sie den Flammenüberwachungskreis und stellen Sie sicher, dass die Ionisationselektrode korrekt positioniert ist.
