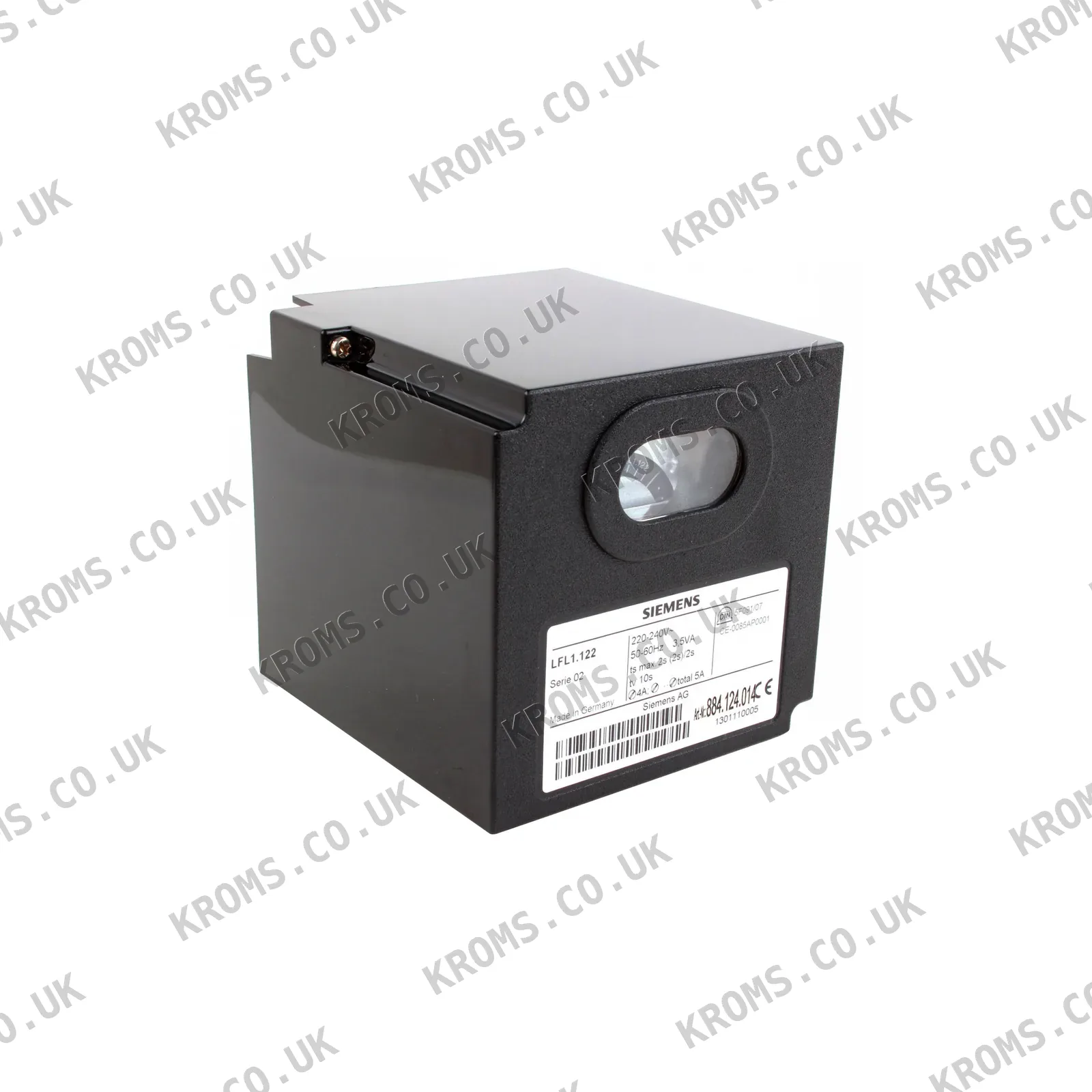

Siemens Burner control box LFL1.122

Das Steuergerät Siemens LFL1.122 ist ein elektromechanisches Brennersteuergerät für den Aussetzbetrieb von Gas-, Öl- oder Gas/Öl-Gebläsebrennern. Es steuert den Startablauf und die Flammenüberwachung für mehrstufige oder modulierende Brenner; die Betriebsspannung beträgt 230 V, die Vorbelüftungszeit 10 s, die Vorzündzeit 4 s, die Sicherheitszeit 2 s, die Nachbelüftungszeit 10 s und die Gesamtdauer der Startsequenz 30 s. Das Steuergerät verlangt die Rückmeldung des Luftdruckschalters und arbeitet mit Funkenzündung. Wird die Flamme nicht nachgewiesen, verriegelt es für eine manuelle Entriegelung.

Ersatz-Steuergeräte dieses Typs werden anhand der genauen Baureihe und Typenbezeichnung, der Versorgungsspannung, der erforderlichen Sicherheitszeit und Vorbelüftungszeit sowie der Flammenerkennungsmethode ausgewählt. Die mechanische Befestigung kann als Sockel- oder Steckmontage erfolgen; sowohl die Montageart als auch die Sockelanschlüsse müssen mit der bestehenden Installation übereinstimmen. Vergleichen Sie vor der Bestellung die Spannungs- und Zeitwerte auf dem Typenschild mit dem Altgerät und prüfen Sie die Sockelkonfiguration, da Steuerungen aus verschiedenen Baureihen nicht austauschbar sind und eine abweichende Sicherheitszeit gefährlich ist.

Wenn die Flamme während des Startablaufs nicht innerhalb der Sicherheitszeit nachgewiesen wird, geht diese Steuerung in die Störverriegelung, und der Brenner bleibt ausgeschaltet, bis die manuelle Entriegelung betätigt wird. Die Steuerung überwacht außerdem die Luft- und Systemdruckschalter und verhindert die Fortsetzung der Startsequenz, wenn diese Schalter nicht bestätigt werden. Zur Diagnose wiederholter Verriegelungen notieren Sie, bei welchem Schritt der Sequenz die Steuerung anhält, und prüfen Sie, ob alle überwachten Signale in der richtigen Reihenfolge auftreten.
