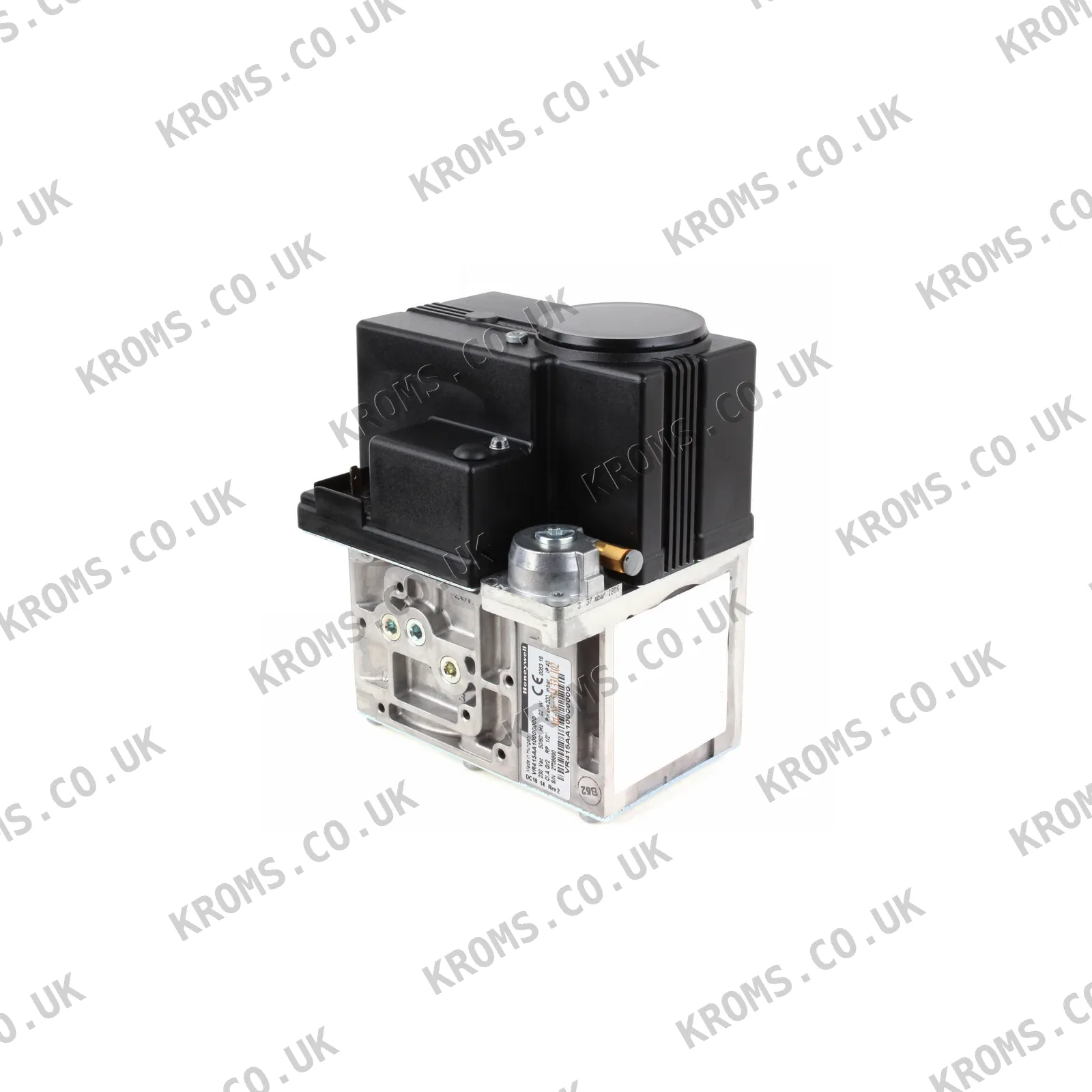

Honeywell Servo-combi gas valve VR415AA1000-0000
SKU VR415AA1000-0000
Brand Honeywell
Photos
Key specifications
| Nennweite (DN) | 15 mm |
|---|---|
| Max. Eingangsdruck | 200 mbar |
| Versorgungsspannung | 230 V |
| Housing IP | IP40 |
| Gehäusematerial | aluminum alloy |
| Filter element cell size | 0.34 mm |
| Filter material | AISI 303 steel |
| Closing spring material | AISI 302 steel |
| Valve plunger coating | FE 360 |
| Seal material | NBR and Viton rubber |
| Mesh filter standard | EN 161 |
| Pressure servo controller | pressure servo controller |
| Actuator components | coil and locking sleeve |
| Operating principle | forced-action servo system |
| Flanged connections | 4 flange connections on both sides |
| Pressure test points | pressure measuring fitting |
| Valve type | solenoid gas valve |
| Solenoid configuration | two-position actuators |
| Adjustment method | adjusting screw |
| Gas type | gaseous fuel |
| Actuator type | two-position actuators |
| Operating voltage | 230 V |
| Voltage | 230 V |
| Frequency range | 50–60 Hz |
| Frequenz | 50 Hz |
| Durchsatzleistung | 1 m³/h |
702,59 EUR
638,72EUR
in stock · 1
incl. 21% VAT · 527,87 EUR excl. VAT · shipping calculated at checkout
- Worldwide shipping from stock
- Original manufacturer part
- Dispatch within 24 h for stocked items
Beschreibung
Das Honeywell VR415AA1000-0000 ist ein servo-kombiniertes Gasventil mit einem Nenndurchmesser von 15 mm, ausgelegt für die Steuerung gasförmiger Brennstoffe in Hochleistungsbrennern und Kesseln. Es arbeitet mit einer 230 V, 50 Hz Versorgung und verarbeitet einen maximalen Eingangsdruck von 200 mbar mit einem Durchfluss von 1 m³/h. Das Ventil verfügt über ein zwangsgesteuertes Servosystem, Zweistellungsantriebe und einen Druck-Servoregler. Sein Gehäuse besteht aus Aluminiumlegierung, mit einem IP40-Gehäuse, und enthält einen Siebfilter mit 0,34 mm Maschenweite aus AISI 303 Stahl. Dichtungen sind aus NBR- und Viton-Kautschuk gefertigt, und das Ventil hat vier Flanschanschlüsse auf beiden Seiten für die Installation von Zubehör.
Weitere Angaben
| Anwendungszweck | Steuerung und Regelung der Zufuhr von gasförmigen Brennstoffen in Hochleistungsgasbrennern, atmosphärischen Gaskesseln, Schmelzöfen, Verbrennungsanlagen und anderen gasverbrauchenden Geräten |
|---|---|
| Druckregelung | Druckregelventil zwischen den Ventilen v1 und v2 |
| Eingebaute Ventile | zwei Hauptventile v1 und v2 |
| Elektrische Sicherheit | kann in Geräten verwendet werden, die en 60335 entsprechen |
| Reglerklassifizierung | Klasse c gemäß en 126/en 88 |
| Reinigung des Siebfilters | kann durch Lösen der Schrauben des Einlassflansches gereinigt werden |
| Sicherheitsmerkmal | v1 Sicherheitsventil öffnet/schließt immer schnell |
| Steuerungsfunktionen | v2 kann entweder schnell (mit Durchflussregelung) oder langsam (mit Durchflussregelung und einstellbarer Öffnung) betrieben werden |
| Unterstützte Zündsysteme | Funkenzündung (dbi) und Zündbrenner (ip) |
| Ventilklassifizierung | Klasse a + a gemäß en 126/en 161 |
Auswahl und Einbau
Bei der Auswahl eines Ersatzgasventils dieses Typs überprüfen Sie, ob Nenndurchmesser, Versorgungsspannung, Frequenz und maximaler Eingangsdruck den Systemanforderungen entsprechen. Prüfen Sie die Durchflusskapazität, um sicherzustellen, dass sie den Bedarf des Brenners erfüllt. Das Ventil muss mit dem Gastyp und der Aktuatorkonfiguration des Steuerungssystems kompatibel sein. Die Installation umfasst das Verbinden der Flanschanschlüsse und die Gewährleistung einer ordnungsgemäßen Abdichtung mit den mitgelieferten Dichtungen und Schrauben.
Anzeichen für einen Defekt
Häufige Ausfälle umfassen ein Verklemmen des Ventils aufgrund von Ablagerungen oder Dichtungsverschleiß, was zu unregelmäßigem Gasfluss oder Ausbleiben des Schließens führt. Elektrische Probleme mit der Spule können dazu führen, dass das Ventil offen oder geschlossen bleibt. Symptome können Zündprobleme des Brenners, flackernde Flamme oder Gasleckage sein. Überprüfen Sie den Filter auf Verstopfung, inspizieren Sie Dichtungen auf Verschleiß und verifizieren Sie die elektrische Durchgängigkeit der Spule.
Alle technischen Daten
| Nennweite (DN) | 15 mm |
|---|---|
| Max. Eingangsdruck | 200 mbar |
| Versorgungsspannung | 230 V |
| Housing IP | IP40 |
| Gehäusematerial | aluminum alloy |
| Filter element cell size | 0.34 mm |
| Filter material | AISI 303 steel |
| Closing spring material | AISI 302 steel |
| Valve plunger coating | FE 360 |
| Seal material | NBR and Viton rubber |
| Mesh filter standard | EN 161 |
| Pressure servo controller | pressure servo controller |
| Actuator components | coil and locking sleeve |
| Operating principle | forced-action servo system |
| Flanged connections | 4 flange connections on both sides |
| Pressure test points | pressure measuring fitting |
| Valve type | solenoid gas valve |
| Solenoid configuration | two-position actuators |
| Adjustment method | adjusting screw |
| Gas type | gaseous fuel |
| Actuator type | two-position actuators |
| Operating voltage | 230 V |
| Voltage | 230 V |
| Frequency range | 50–60 Hz |
| Frequenz | 50 Hz |
| Durchsatzleistung | 1 m³/h |
Part numbers
| SKU | VR415AA1000-0000 |
|---|---|
| Additional article | 534.331.102 |
