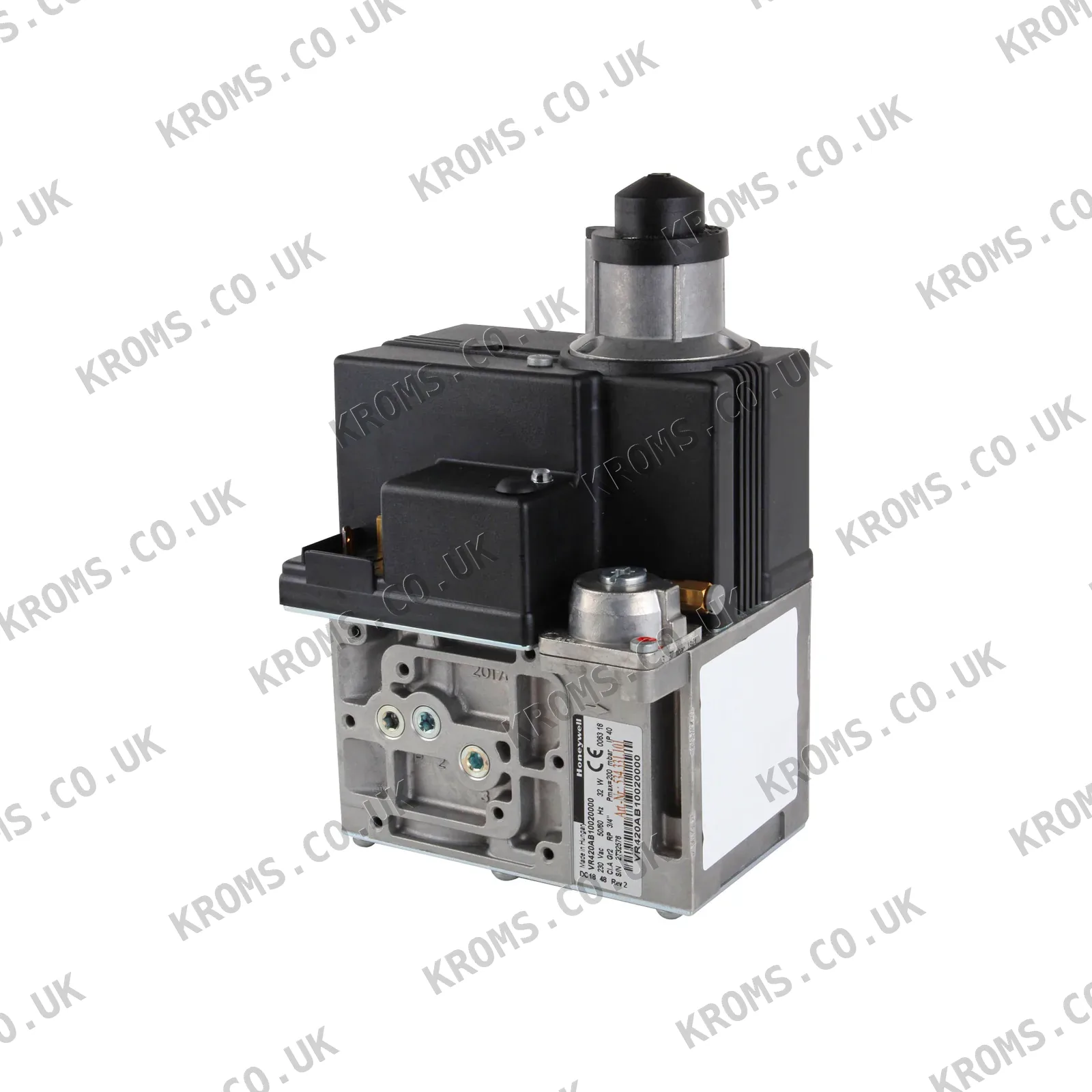

Honeywell Servo-combi gas valve VR420AB1002-0000
SKU VR420AB1002-0000
Brand Honeywell
Photos
Key specifications
| Nennweite (DN) | 20 mm |
|---|---|
| Max. Eingangsdruck | 200 mbar |
| Versorgungsspannung | 230 V |
| Housing IP | IP 40 |
| Gehäusematerial | aluminum alloy |
| Filter element cell size | 0.34 mm |
| Closing spring material | AISI 302 steel |
| Valve plunger coating | FE 360 coating |
| Seal material | NBR and Viton rubber |
| Valve classification | Class A + A |
| Regulator classification | Class C |
| Mesh filter standard | EN 161 |
| Flange kit | 1 flange with sealing plug, 1 O-ring, 4 screws, 1 pressure measuring fitting |
| Installation angle limit | ±90° |
| Electrical safety | EN 60335 series |
| Pressure control valve location | between valves V1 and V2 |
| Flange connections | 4 flange connections on both sides |
| Strainer material | AISI 303 steel |
| Valve V1 operation | always opens/closes quickly |
| Frequenz | 60 Hz |
| Durchsatzleistung | 1 m³/h |
824,15 EUR
749,23EUR
in stock · 4
incl. 21% VAT · 619,20 EUR excl. VAT · shipping calculated at checkout
- Worldwide shipping from stock
- Original manufacturer part
- Dispatch within 24 h for stocked items
Beschreibung
Das Honeywell VR420AB1002-0000 ist ein Servo-Kombi-Gasventil mit einem Nenndurchmesser von 20 mm, das zur Steuerung und Regelung der Gaszufuhr in Hochleistungsbrennern und -kesseln entwickelt wurde. Es arbeitet mit einer Versorgungsspannung von 230 V und einer Frequenz von 60 Hz, mit einem maximalen Eingangsdruck von 200 mbar und einem Durchfluss von 1 m³/h. Das Ventil verfügt über zwei Hauptventile (V1 und V2), wobei V1 immer schnell öffnet/schließt, und ein Druckregelventil, das sich zwischen ihnen befindet. Es hat 4 Flanschanschlüsse auf beiden Seiten, ein Gehäuse mit Schutzart IP 40 und besteht aus Aluminiumlegierung mit Dichtungen aus NBR und Viton. Die Ventilklassifizierung ist Klasse A + A, und die Reglerklassifizierung ist Klasse C, mit einem Siebfilter gemäß EN 161.
Weitere Angaben
| Anwendungszweck | Steuerung und Regelung der Gaszufuhr in Hochleistungsgasbrennern, atmosphärischen Gaskesseln, Schmelzöfen, Verbrennungsanlagen |
|---|---|
| Druckregelung | Einstellschraube verwendet, falls Regelung erforderlich |
| Druckregelungsmechanismus | Wenn der Druck den Sollwert überschreitet, reduziert das Regelventil teilweise den Betriebsdruck |
| Eingebautes Ventil | zwei Hauptventile V1 und V2 |
| Installationsanforderung | Abstand von Wand/Boden mindestens 30 cm |
| Reinigung des Siebfilters | kann durch Lösen der Schrauben des Eingangsflansches gereinigt werden |
| Stellantriebskomponenten | Spule und Hülse mit Kolben, der mit dem Gummiventil verbunden ist |
| Steuerungsmechanismus | Zweistellungsgeräte öffnen und schließen Ventile |
| Unterstützte Zündsysteme | Funkenzündung (DBI) und Zündbrenner (IP) |
| Wirkungsweise | Druck-Servoregler mit Überdruckventil in der Membran integriert |
Auswahl und Einbau
Bei der Auswahl eines Ersatzgasventils dieses Typs stellen Sie sicher, dass Nenndurchmesser, Versorgungsspannung, Frequenz und maximaler Eingangsdruck mit dem vorhandenen System übereinstimmen. Das Ventil kann in einem Winkel von ±90° zur Vertikalen installiert werden, und der Flanschsatz enthält 1 Flansch mit Verschlussstopfen, 1 O-Ring, 4 Schrauben und 1 Druckmessstutzen. Überprüfen Sie die Flanschanschlüsse und das Vorhandensein von 4 Anschlüssen auf beiden Seiten, um Zubehör wie Druckschalter oder Ventilprüfsysteme aufzunehmen. Das Gehäusematerial und die Dichtungsmaterialien sollten mit der Gasart und den Umgebungsbedingungen kompatibel sein.
Anzeichen für einen Defekt
Häufige Störungen bei Gasventilen dieser Art umfassen klebende oder undichte Ventile aufgrund abgenutzter Dichtungen oder Verschmutzungen, was zu unregelmäßigem Gasfluss oder Druckregelung führt. Symptome können Zündversagen des Brenners, instabile Flamme oder Gasgeruch sein. Überprüfen Sie den Siebfilter auf Verstopfung, untersuchen Sie die Dichtungen auf Beschädigungen und verifizieren Sie die elektrischen Verbindungen und die Funktion der Spule. Wenn das Ventil nicht richtig öffnet oder schließt, kann dies dazu führen, dass der Brenner abschaltet oder nicht startet.
Alle technischen Daten
| Nennweite (DN) | 20 mm |
|---|---|
| Max. Eingangsdruck | 200 mbar |
| Versorgungsspannung | 230 V |
| Housing IP | IP 40 |
| Gehäusematerial | aluminum alloy |
| Filter element cell size | 0.34 mm |
| Closing spring material | AISI 302 steel |
| Valve plunger coating | FE 360 coating |
| Seal material | NBR and Viton rubber |
| Valve classification | Class A + A |
| Regulator classification | Class C |
| Mesh filter standard | EN 161 |
| Flange kit | 1 flange with sealing plug, 1 O-ring, 4 screws, 1 pressure measuring fitting |
| Installation angle limit | ±90° |
| Electrical safety | EN 60335 series |
| Pressure control valve location | between valves V1 and V2 |
| Flange connections | 4 flange connections on both sides |
| Strainer material | AISI 303 steel |
| Valve V1 operation | always opens/closes quickly |
| Frequenz | 60 Hz |
| Durchsatzleistung | 1 m³/h |
Part numbers
| SKU | VR420AB1002-0000 |
|---|---|
| Additional article | 534.331.101 |
