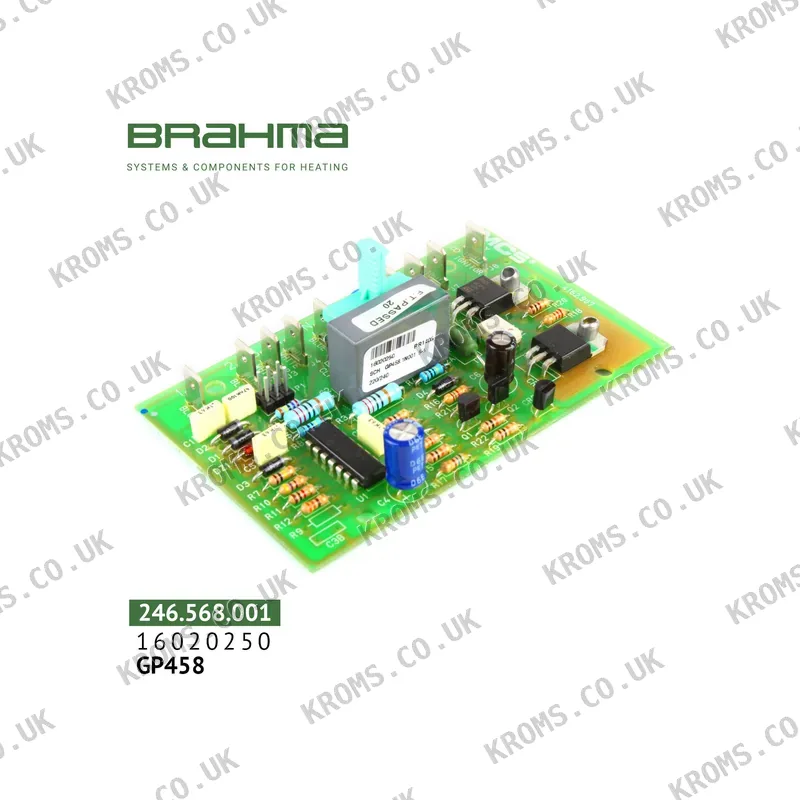

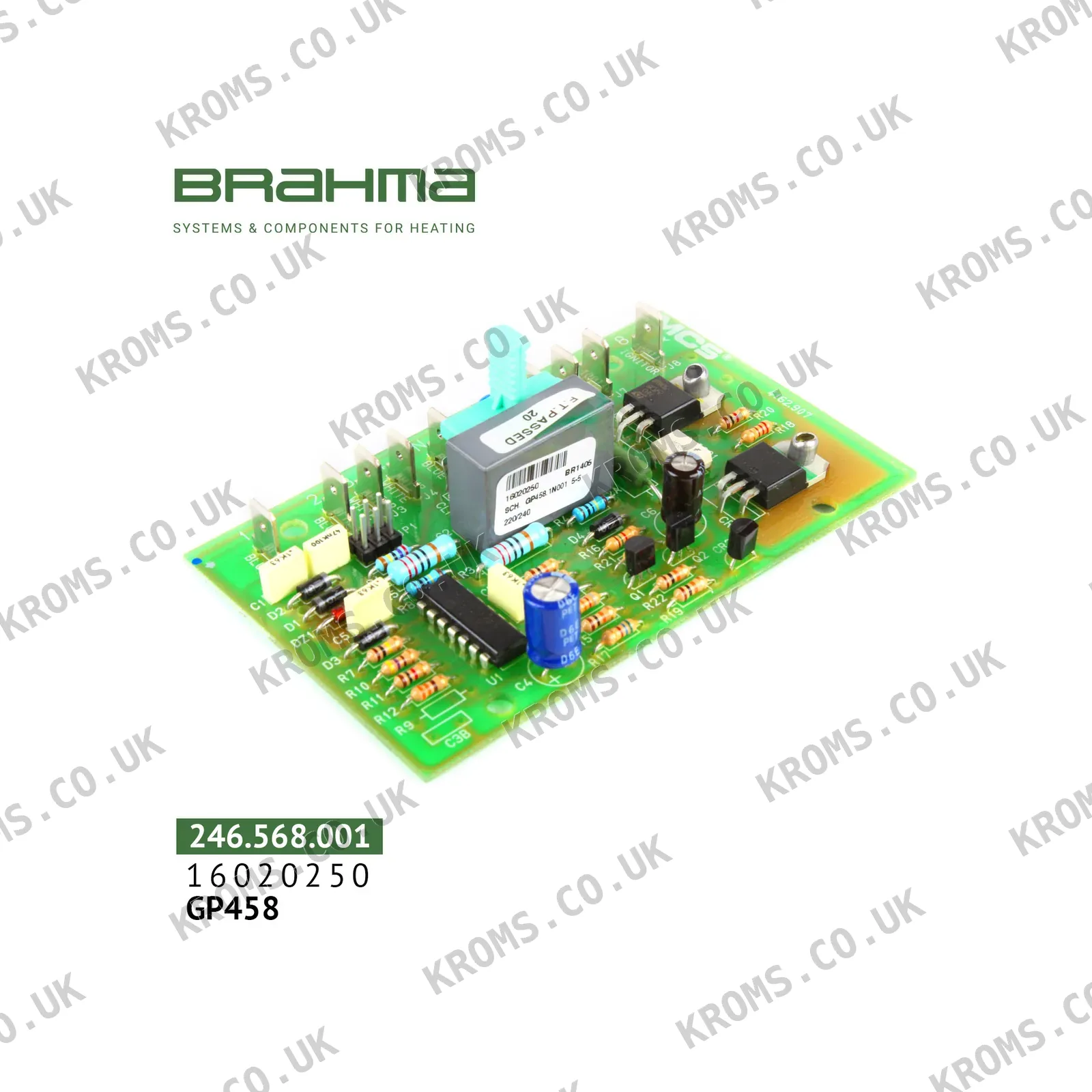

Brahma Electronic control board (PCB) GP 458.1N001 16020250

La placa Brahma GP 458.1N001 es una tarjeta de control electrónico (PCB) para sistemas de quemador o caldera, funcionando como control de quemador (protección de llama). Gestiona la secuencia de encendido e impone tiempos de seguridad, incluyendo preexpulsión, encendido, admisión de combustible, comprobación de llama y bloqueo por fallo. La placa lee señales de interruptores de presión y un detector de llama (ionización, UV o IR) e impulsa el transformador de encendido, la válvula de gas y el ventilador. Está diseñada para calderas murales modernas y se ajusta a los modelos Master B35CEL, B70CEL, B100CEL y B150CEL. La designación de tipo es 4110.142, con SKU 16020250.

Al seleccionar una placa de control de reemplazo de este tipo, la serie exacta y la designación de tipo deben coincidir con la original, junto con la tensión de alimentación, los tiempos de seguridad y preexpulsión, el método de detección de llama y el patrón de base o conexión. Las placas de control típicamente no son intercambiables entre series, incluso dentro de la misma marca; un tiempo de seguridad desajustado crea un problema de seguridad. Verifique que la unidad de reemplazo corresponda con los parámetros eléctricos y de secuencia del sistema existente antes de la instalación.

Artículos de este tipo pueden fallar debido a picos eléctricos, desgaste de componentes o humedad, originando funcionamiento errático o bloqueo completo. Los síntomas incluyen fallo en el encendido, bloqueos repetidos o el quemador sin responder a las señales de control. Verifique si hay daños visibles en la placa, conexiones flojas, y confirme que el detector de llama y los interruptores de presión funcionan correctamente.
