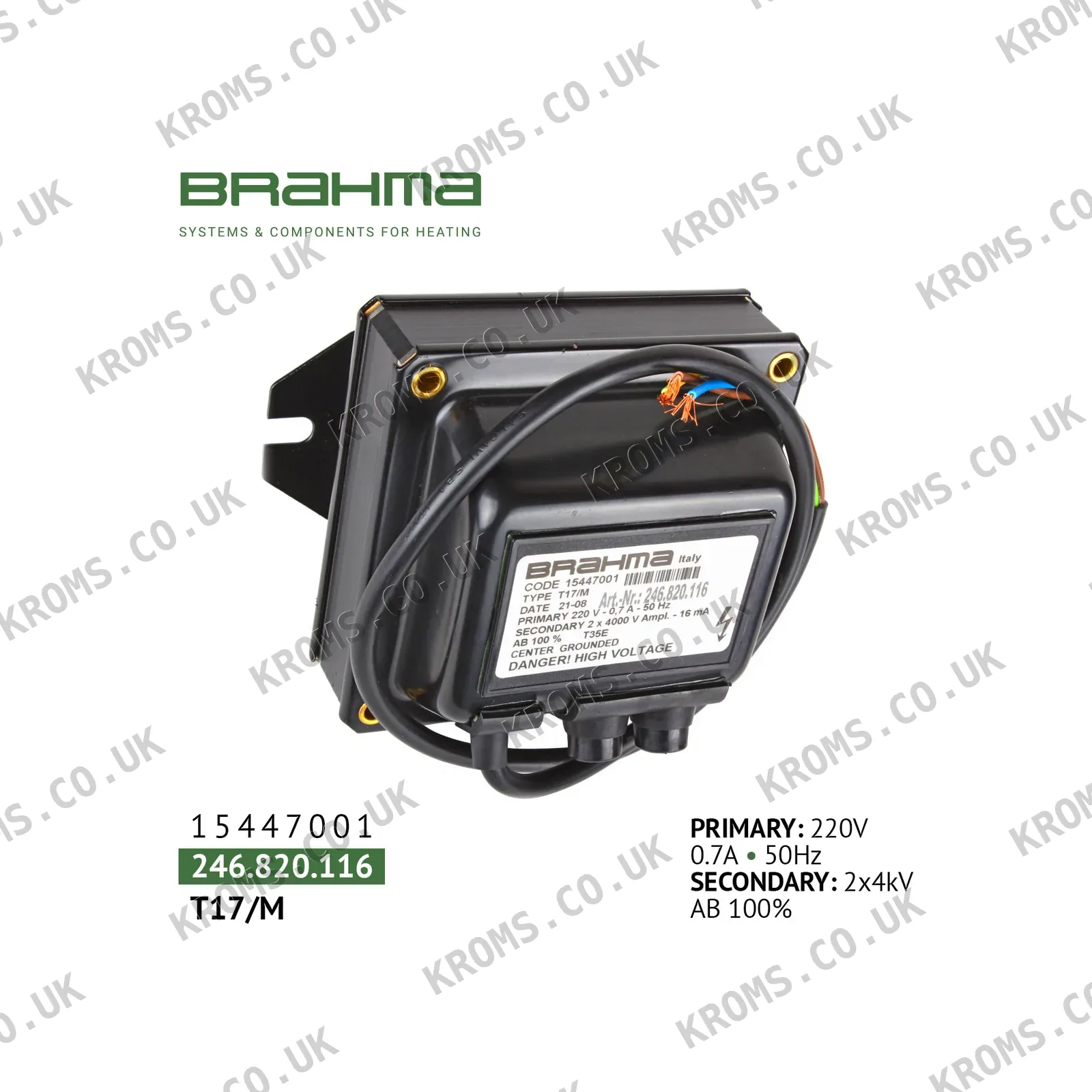

Brahma Transformador de encendido T17/M 15447001

El transformador de encendido Brahma T17/M (SKU 15447001) está diseñado para su uso en quemadores que funcionan con combustibles líquidos o gaseosos. Opera con una tensión de alimentación de 220 V a 50 Hz, suministrando una tensión secundaria de 4 kV y una corriente secundaria de 15 mA. El transformador tiene un ciclo de trabajo del 100%, consumo de potencia de 140 W y está protegido IP 00. Su construcción incluye un circuito magnético de forma de cáscara, aislamiento de resina de poliéster y una pantalla de supresión de interferencias radioeléctrica que requiere puesta a tierra. La unidad mide 110x98x78 mm y pesa 2 kg, con una longitud estándar de cable de alimentación de 550 mm.

Al seleccionar un transformador de encendido de reemplazo de este tipo, asegúrese de que la tensión de alimentación, frecuencia y las clasificaciones de tensión/corriente secundaria coincidan con los requisitos del quemador. El sistema de montaje puede variar (estándar o alternativo), así que verifique que las dimensiones físicas y los orificios de montaje se alineen con la ménsula existente. Los aisladores de conexión se presentan en tipos de rosca o cilíndricos (diámetro 4 mm o 6,3 mm); elija el compatible con los conectores del cable de encendido. La distancia de electrodo recomendada es de 3-5 mm, y el transformador debe estar puesto a tierra de forma fiable para un funcionamiento correcto.

Los fallos comunes incluyen rotura del aislamiento que origina cortocircuitos o bobinados abiertos, a menudo causados por infiltración de humedad o sobrecalentamiento. Los síntomas pueden incluir chispa débil o inexistente, encendido intermitente o bloqueo del quemador. Verifique si hay grietas visibles o marcas de quemadura en la carcasa, mida la tensión secundaria con una sonda adecuada y compruebe que la conexión de tierra esté íntegra.
