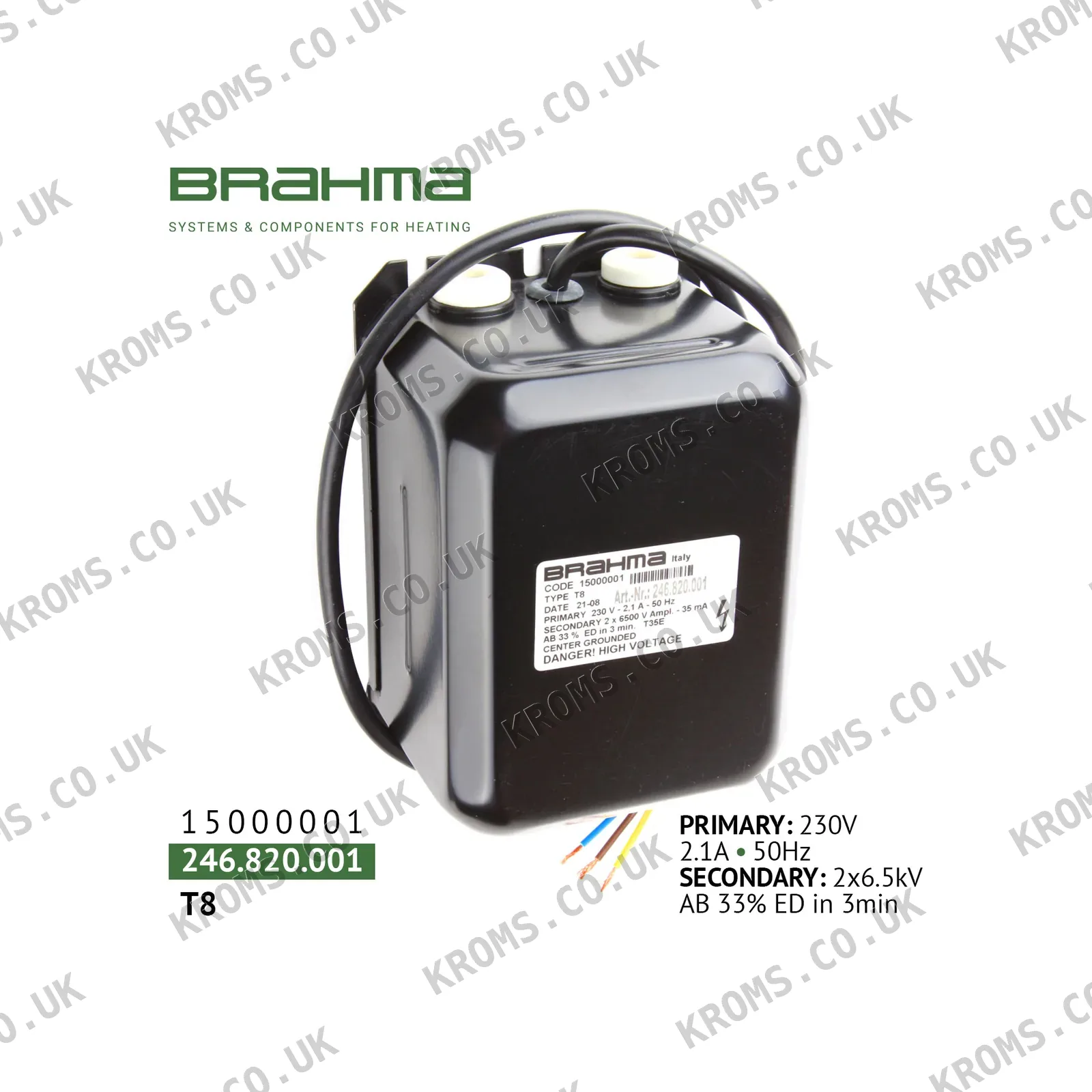

Brahma Transformateur d'allumage T8 15000001

Le transformateur d'allumage Brahma 15000001 T8 est un transformateur de type colonne conçu pour les brûleurs à haute puissance thermique et les brûleurs à pression fonctionnant au fioul léger ou lourd, adapté aux applications avec redémarrages fréquents telles que les chaudières à vapeur et les fours de cuisine. Il fonctionne sur une alimentation de 220 V - 50 Hz, délivrant deux sorties haute tension de 6,5 kV efficaces (11 kV crête) avec un courant secondaire de 33 mA et un courant d'allumage de 35 mA. Le transformateur a un facteur de marche de 33 % en 3 minutes, consomme 460 W et pèse 3,5 kg. Son corps est en métal embouti revêtu d'émail, et l'isolation utilise de la résine polyester coulée sous vide. L'appareil mesure 101 mm x 80 mm x 150 mm et a un indice de protection IP00.

Lors du choix d'un transformateur d'allumage de remplacement de ce type, vérifiez que la tension d'alimentation, la fréquence, la tension de sortie et les courants nominaux correspondent aux exigences du brûleur. Contrôlez le système de fixation et les dimensions hors tout pour assurer la compatibilité avec le support et les connexions existants. Le transformateur peut être installé dans n'importe quelle position, mais la longueur du câble haute tension doit être minimisée pour réduire la capacité parasite. Assurez-vous que la mise à la terre est correctement connectée à un point de terre unique pour éviter les interférences.

Les pannes courantes de ce type de transformateur d'allumage incluent la rupture de l'isolation entraînant des courts-circuits ou des enroulements ouverts, souvent causée par l'infiltration d'humidité ou la surchauffe. Les symptômes sur l'équipement comprennent une étincelle faible ou absente aux électrodes, un allumage intermittent ou un verrouillage du brûleur. Vérifiez les câbles haute tension pour tout dommage, contrôlez que l'entrefer de l'électrode est dans la plage recommandée de 3-5 mm, et mesurez la tension et le courant secondaires pour confirmer que le transformateur fonctionne correctement.
