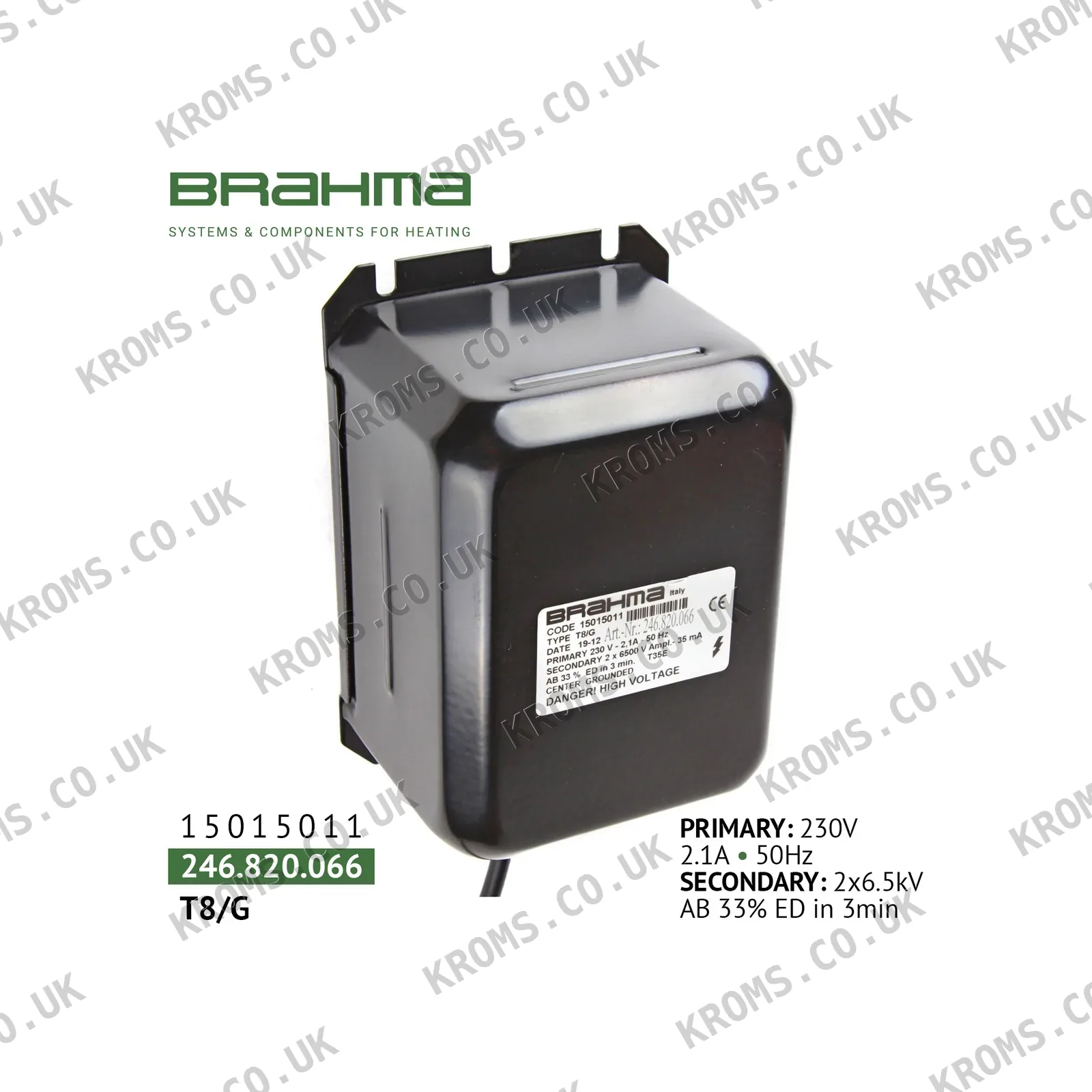

Brahma Transformateur d'allumage T8/G 15015011

Transformateur d'allumage de type colonne pour brûleurs fioul. Il fonctionne sur une alimentation 230 V, 50 Hz, consomme 460 W et produit une tension secondaire de 6,5 kV avec un courant secondaire efficace de 33 mA. L'appareil a un cycle de service de 33 % en 3 minutes et un courant d'allumage de 35 mA. Son corps en tôle emboutie est recouvert d'émail et ses enroulements sont isolés à la résine polyester. La configuration des enroulements comprend deux enroulements primaires et deux enroulements secondaires. Le transformateur a deux pôles, mesure 150 x 100 x 100 mm, pèse 3,5 kg, est classé IP00 et est prévu pour une plage de température ambiante de -10 à 35 C. L'écartement d'étincelle recommandé est de 3-5 mm, et la longueur standard du câble d'allumage est de 700 mm avec connecteurs à vis dimensionnés à 2,5 mm.

Les transformateurs d'allumage de ce type sont sélectionnés en faisant correspondre la tension et la fréquence d'alimentation, la tension et le courant secondaires assignés, le cycle de service, la géométrie de montage et le type de connecteur haute tension. Avant de commander, comparez les dimensions de l'appareil existant, le système de montage et le style des bornes avec le remplacement. La même taille de boîtier peut couvrir des appareils ayant des caractéristiques électriques et des arrangements de montage différents, de sorte que les données de la plaque signalétique et l'ajustement physique doivent être vérifiés par rapport à l'ancienne pièce.
