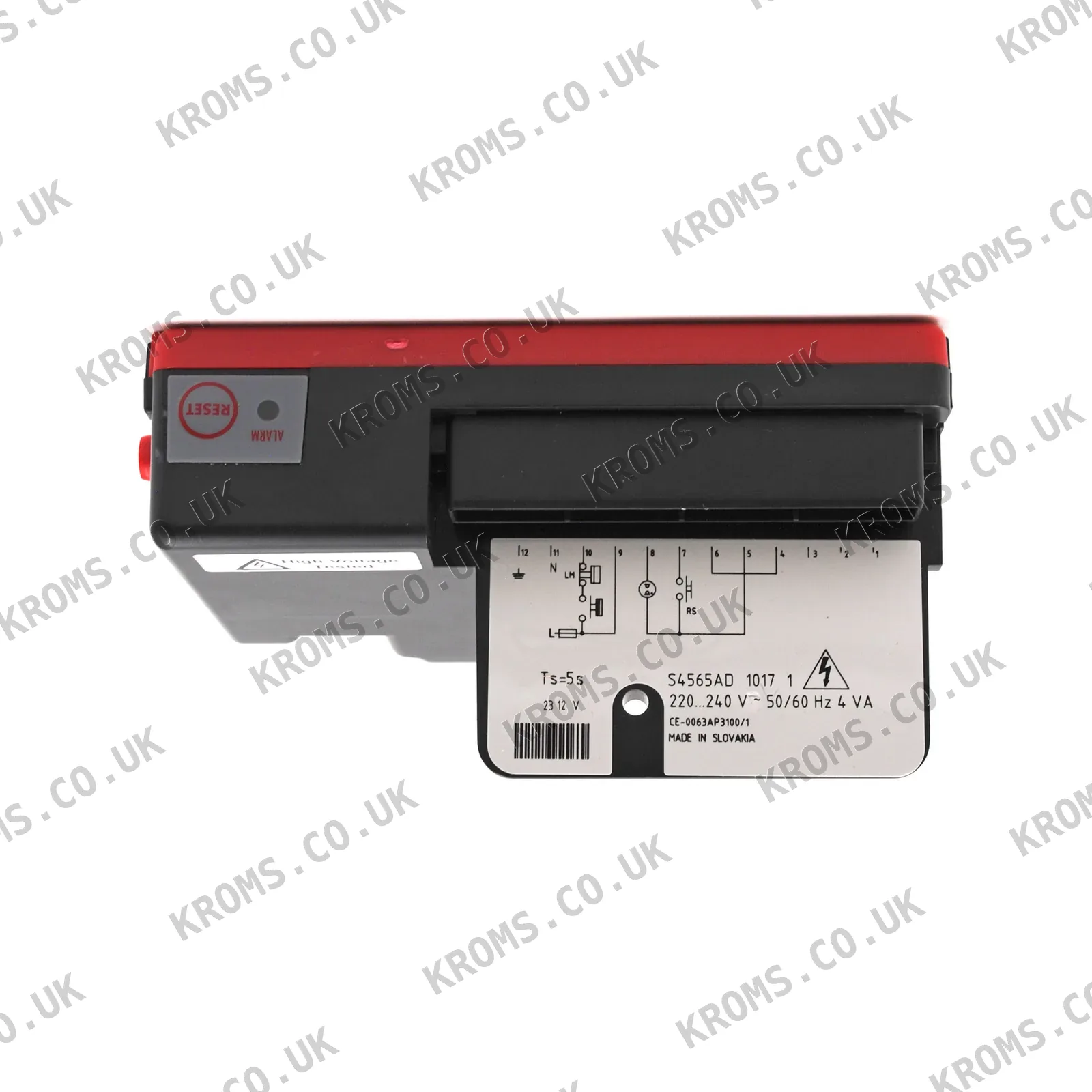

Honeywell Gas boiler control unit S4565AD1017U
SKU S4565AD1017U
Model S4565AD1017
Brand Honeywell
Photos
Key specifications
| Safety standard | EN 298; EN 60730-1 |
|---|---|
| Ambient temperature | -15–60 °C |
| Frequenz | 50 Hz |
| TC test period tP | 0 s |
| Application | DBI or IP |
| Versorgungsspannung | 220–240 V |
| Brennstoff | Gas |
| Zertifizierung | European standards |
| Installation position | any |
| Mounting position | any |
| Supported ignition systems | DBI and IP |
| Combustion type | Atmospheric |
| Air detection blocking | Shut-off without air access |
| Ignition configuration | Round, closed loop, AC/DC |
| Sicherheitszeit | 5 s |
| Enclosure type | New (N) or Old (O) |
| connection_type | Molex 3003 connector |
| Connector type | Molex 3003 connector |
| Fan voltage | 220–240 V |
| Fan current | 1 A |
| Spark frequency | 40 Hz |
| Minimum open spark voltage | 20 kV |
| Reset wait time | 15 s |
| Waiting time | 30 s |
| Increased sparking time | 5 s |
| Constant alarm | 1 mA |
| Ignition and flame extinguishing | Separate (S) or combined (C) |
| Flame sensor | Phase (P) or phase-vertical (N) |
| Flame power | PDT(s), PDT(d) or OP |
| Connector on top | Yes |
| Gas regulator compatibility | VK41 series |
| Control system | CVI |
| Direct flame interaction | No |
| Reset button type | Own or external button |
| Reset method | Press own or external button |
| Lockout type | Non-volatile (N) or unstable (V) |
| Blocking mode | Non-volatile or unstable |
| Reset/alarm mode | Integral (I) or remote (R) |
| Electromagnetic filter | Yes |
| Integrated protection | Yes |
| EN 298 compliance | Yes |
| Compatible gas valves | VK4100 series |
| Flame monitoring | Yes |
| Stromaufnahme | 4 W |
| Self-test time | 0 s |
167,08 EUR
151,89EUR
in stock · 2
incl. 21% VAT · 125,53 EUR excl. VAT · shipping calculated at checkout
- Worldwide shipping from stock
- Original manufacturer part
- Dispatch within 24 h for stocked items
Beschreibung
Das Honeywell S4565AD1017U ist ein Gaskessel-Steuergerät (Steuerkarte) für atmosphärische Gasverbrennung. Es unterstützt DBI- und IP-Zündungssysteme und ist mit Honeywell-Gasreglern und -Ventilen der Baureihen VK41 und VK4100 kompatibel. Das Gerät arbeitet mit 220–240 V AC, 50 Hz, bei einer Stromaufnahme von 4 W und bietet eine Zündfrequenz von 40 Hz bei 20 kV sowie eine Sicherheitszeit von 5 s. Es ist für Umgebungstemperaturen zwischen -15 °C und 60 °C ausgelegt und entspricht den Normen EN 298 und EN 60730-1. Das Steuergerät verfügt über einen Molex 3003-Stecker, einen elektromagnetischen Filter und kann über einen integrierten oder externen Taster zurückgesetzt werden. Es umfasst auch Flammenkontrolle und integrierten Schutz.
Weitere Angaben
| Elektrische Integration | Kann direkt mit dem Stromkreis des Gasreglers verbunden werden |
|---|---|
| Gehäusevariante | Standard oder flammhemmend / IPX4 |
| Gesteuerte Komponenten | Flamme und Gasdurchfluss für Haupt- und Zündbrenner |
| Max. Feuchte | 90% r.F. (bei 40°C) ohne Kondensation |
| Zündungstyp | Direktzündung (DBI) oder Pilotflammen-Zündung (IP) |
Auswahl und Einbau
Steuergeräte dieses Typs werden basierend auf der Gasventilbaureihe (VK41 oder VK4100) und der Versorgungsspannung (220–240 V AC, 50 Hz) ausgewählt. Die elektrische Verbindung verwendet einen Molex 3003/3001-Stecker, daher muss der Harnessstecker kompatibel sein. Das Gerät kann in jeder Position montiert werden; der oben angebrachte Stecker muss jedoch zugänglich bleiben. Vor der Bestellung bestätigen Sie, dass der Zündungstyp (DBI oder IP) und die Flammensensorkonfiguration (Phase oder Phase-vertikal) mit der vorhandenen Anlage kompatibel sind.
Passend für Geräte
Honeywell VK41
Honeywell VK41 seriesHoneywell VK4100 seriesHoneywell VK41 series gas regulatorsHoneywell VK4100 series gas valves
Alle technischen Daten
| Safety standard | EN 298; EN 60730-1 |
|---|---|
| Ambient temperature | -15–60 °C |
| Frequenz | 50 Hz |
| TC test period tP | 0 s |
| Application | DBI or IP |
| Versorgungsspannung | 220–240 V |
| Brennstoff | Gas |
| Zertifizierung | European standards |
| Installation position | any |
| Mounting position | any |
| Supported ignition systems | DBI and IP |
| Combustion type | Atmospheric |
| Air detection blocking | Shut-off without air access |
| Ignition configuration | Round, closed loop, AC/DC |
| Sicherheitszeit | 5 s |
| Enclosure type | New (N) or Old (O) |
| connection_type | Molex 3003 connector |
| Connector type | Molex 3003 connector |
| Fan voltage | 220–240 V |
| Fan current | 1 A |
| Spark frequency | 40 Hz |
| Minimum open spark voltage | 20 kV |
| Reset wait time | 15 s |
| Waiting time | 30 s |
| Increased sparking time | 5 s |
| Constant alarm | 1 mA |
| Ignition and flame extinguishing | Separate (S) or combined (C) |
| Flame sensor | Phase (P) or phase-vertical (N) |
| Flame power | PDT(s), PDT(d) or OP |
| Connector on top | Yes |
| Gas regulator compatibility | VK41 series |
| Control system | CVI |
| Direct flame interaction | No |
| Reset button type | Own or external button |
| Reset method | Press own or external button |
| Lockout type | Non-volatile (N) or unstable (V) |
| Blocking mode | Non-volatile or unstable |
| Reset/alarm mode | Integral (I) or remote (R) |
| Electromagnetic filter | Yes |
| Integrated protection | Yes |
| EN 298 compliance | Yes |
| Compatible gas valves | VK4100 series |
| Flame monitoring | Yes |
| Stromaufnahme | 4 W |
| Self-test time | 0 s |
Part numbers
| SKU | S4565AD1017U |
|---|---|
| Additional article | 534.412.127 |
| Model | S4565AD1017 |
