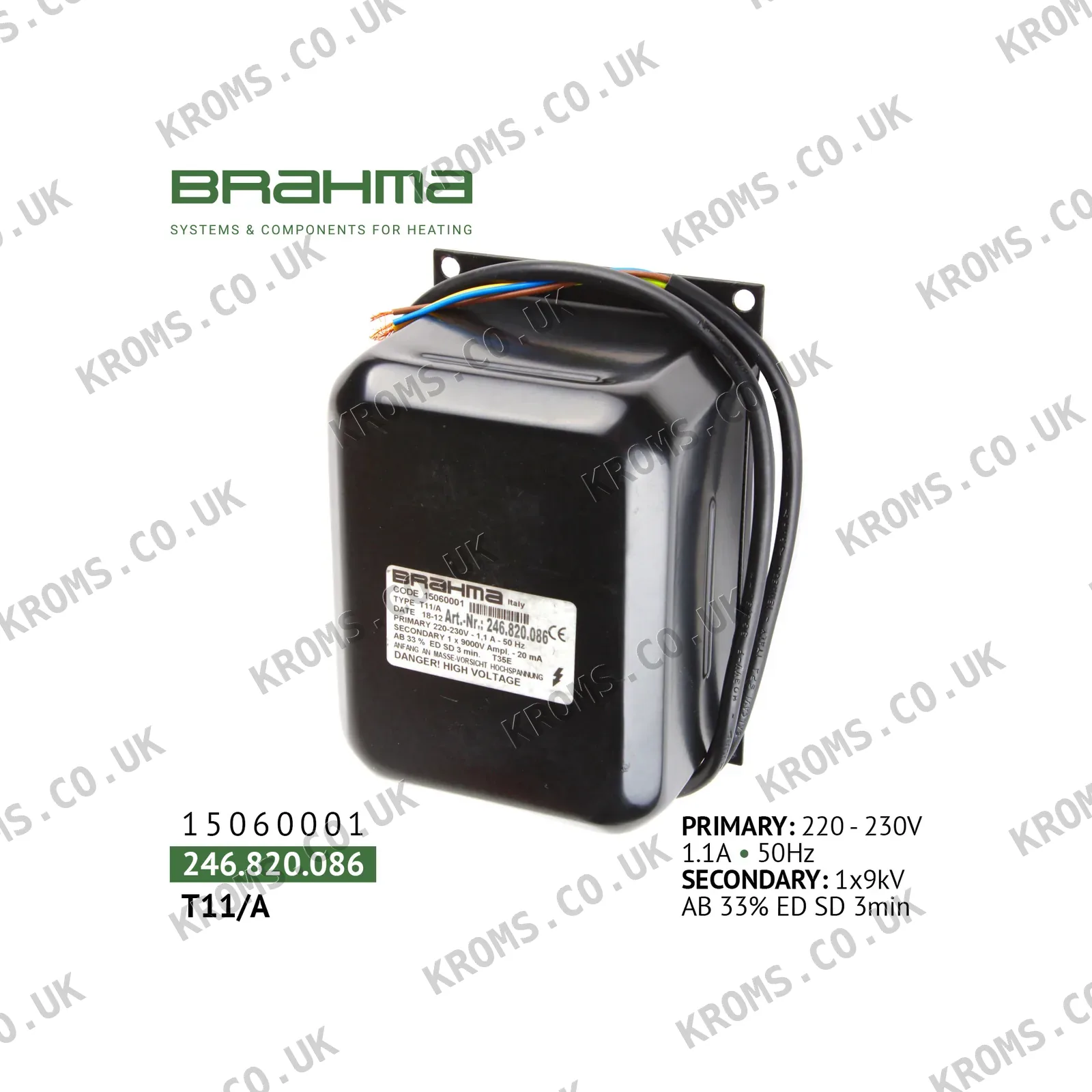

Brahma Zündtransformator T11/A 15060001

Dieser Zünduckertrafo ist für flüssige oder gasförmige Brennstoffe bestimmt. Er wird mit 220 V, 50 Hz betrieben und verbraucht 240 W. Die Sekundärausgabe beträgt 9 kV bei 20 mA, mit einer Zündspitzanspannung von 15 kV. Er verfügt über einen Schalenkern, Polyesterharzisolation und einen Hochfrequenzstörunterdrückungsschirm. Seine Abmessungen betragen 150 x 101 x 100 mm, Nettogewicht 2 kg und Schutzart IP00. Der empfohlene Funkenstreckenabstand beträgt 3–5 mm, und die Kabellänge beträgt 550 mm.

Bei der Auswahl eines Ersatzgeräts dieses Typs müssen Versorgungsspannung, Frequenz, Ausgangsspannung und -strom sowie Betriebszyklus den Anforderungen des Brenners entsprechen. Das Befestigungssystem kann zwischen Modellen variieren; die Teilenummer enthält häufig einen Buchstaben, der die Befestigungsanordnung kennzeichnet. Bestätigen Sie auch die Art der Hochspannungsverbindung (Schraubklemme oder Zylinderstecker). Die Installation kann in jeder Position erfolgen. Stellen Sie sicher, dass der Trafo geerdet ist und dass das Zündkabel möglichst kurz gehalten wird.
