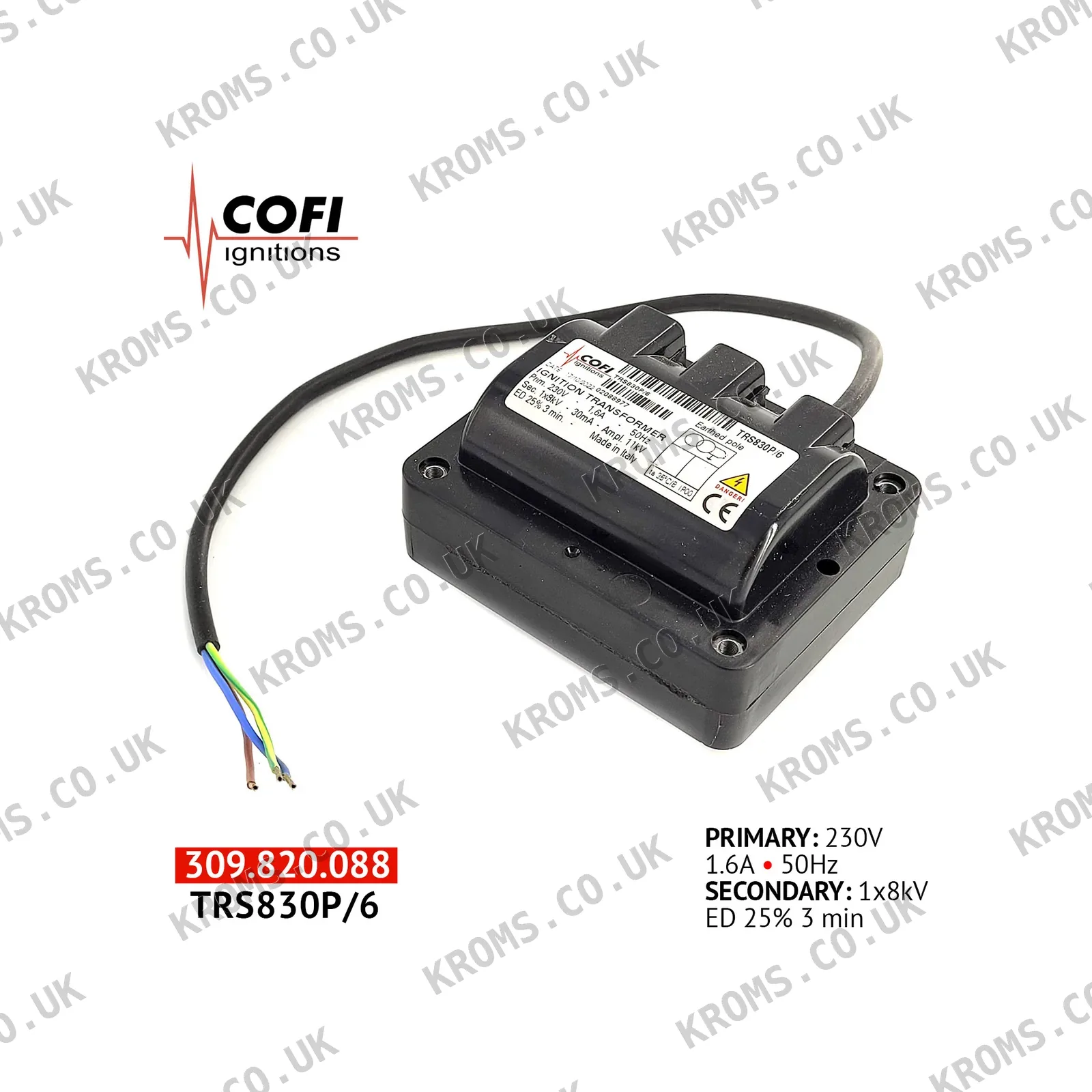

Cofi Zündtransformator TRS830P/6

Der Cofi TRS830P/6 ist ein Zündtransformator für den Einsatz in Ölbrennern, der einen Hochspannungsfunken zur Zündung des Kraftstoff-Luft-Gemisches erzeugt. Er arbeitet an einer 230 V, 50 Hz Versorgung, nimmt einen Primärstrom von 1,5–1,6 A auf und erzeugt eine Sekundärspannung von 8 kV mit einem Spitzenwert von 11 kV und einem Sekundärstrom von 30 mA. Der Transformator hat eine Einschaltdauer von 25% ED innerhalb eines 4-Minuten-Zyklus und verfügt über eine traditionelle elektromagnetische Konstruktion mit geerdetem Pol. Er ist epoxidharzvergossen zum Schutz gegen Feuchtigkeit, Vibration und Überhitzung und enthält einen Standard-ø-4-mm-Zündkabelstecker. Das Gerät misst 520 x 110 x 66 mm, wiegt 1,94 kg netto und ist nach CEI EN 61558-2-3 zertifiziert.

Bei der Auswahl eines Zündtransformators dieses Typs ist zu überprüfen, ob Primärspannung und Frequenz mit der Brennerversorgung übereinstimmen und ob Sekundärspannung und -strom für den Elektrodenabstand und die Brennerkonstruktion geeignet sind. Die Einschaltdauer muss mit der Zündfolge der Brennersteuerung übereinstimmen. Prüfen Sie die physischen Montagemaße, den Anschlusstyp und das Kabelsteckermuster, um die Kompatibilität mit der vorhandenen Einrichtung sicherzustellen. Vor der Bestellung vergleichen Sie die Spezifikationen des Transformators mit den Daten des Originalteils und inspizieren Sie die Zündkabel auf Beschädigungen, da gehärtete oder gerissene Isolierung Funkenüberschläge verursachen und einen Transformatorfehler vortäuschen kann.

Häufige Ausfallarten bei Zündtransformatoren sind interne Kurzschlüsse, offene Wicklungen oder Isolationsdurchschläge, die zu keinem Funken, schwachem Funken oder intermittierender Zündung führen können. Der Brenner kann nicht zünden, verriegeln oder wiederholt takten. Prüfen Sie auf sichtbare Anzeichen von Überhitzung, wie Verfärbung oder verbrannten Geruch, und testen Sie die Primär- und Sekundärkreise mit geeigneten Instrumenten. Überprüfen Sie auch das Hochspannungskabel und die Elektrodenanschlüsse auf Verschleiß oder Korrosion, da diese ähnliche Symptome verursachen können.
