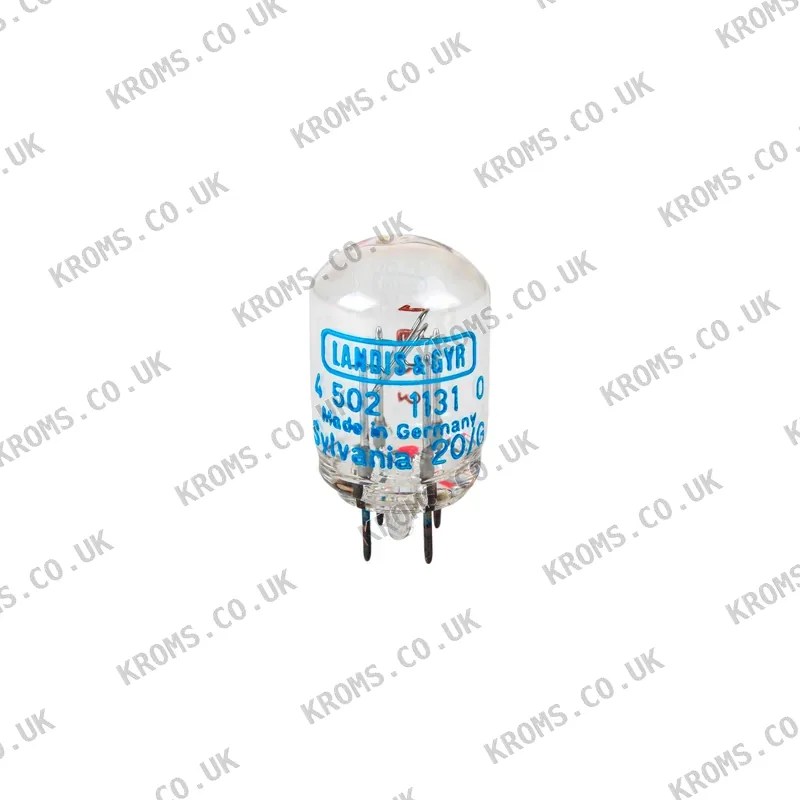

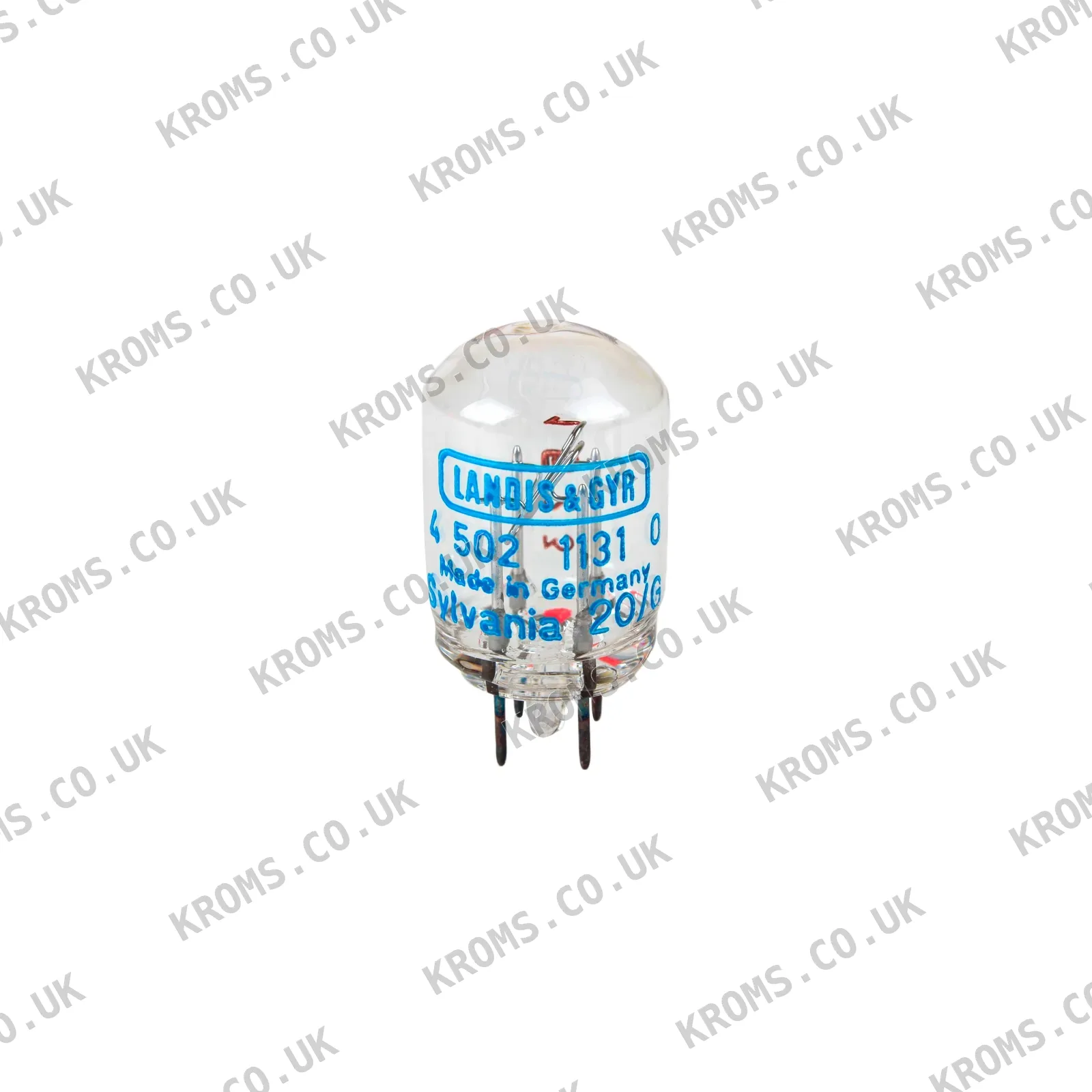

Siemens UV cell 450211310

Diese UV-Zelle von Siemens, Artikelnummer 450211310, gehört zur Kategorie der Sensorkomponenten. Sie wird zur Flammenüberwachung in ölbeheizten oder industriellen Gasbrennern eingesetzt, bei denen eine Ionisationselektrode nicht geeignet ist. Die Zelle erkennt die von der Flamme emittierte Ultraviolettstrahlung und sendet über ein abgeschirmtes Kabel ein Signal an die Brennersteuerung, um zu bestätigen, dass die Zündung erfolgt ist und die Flamme während des Betriebs erhalten bleibt. Sie passt zu einer Landis & Gyr AGR450211310.

UV-Zellen dieser Art werden ausgewählt, indem die erforderliche Empfindlichkeit (Mindest-UV-Intensität zur Erzeugung eines Flammensignals) und der Spektralbereich mit dem Brennertyp und dem Brennstoff verglichen werden. Die elektrische Versorgungsspannung, normalerweise eine gepulste Gleichspannung von der Steuerung, und der Steckertyp müssen ebenfalls mit der vorhandenen Brennersteuerung kompatibel sein. Manche Zellen haben einen integrierten Verstärker; andere sind passiv. Eine UV-Zelle wird normalerweise in einem Halter montiert, der durch eine Öffnung oder das Gebläserohr in den Brennraum blickt; vor der Bestellung ist zu prüfen, dass die Linse sauber ist, die Dichtung richtig abdichtet und dass die Querverweis-Teilenummer des Herstellers mit der Steuerung übereinstimmt. Beachten Sie die Verdrahtungsrichtung, da einige Schaltungen polaritätsempfindlich sind.

Wenn eine UV-Zelle dieser Art ihr Flammensignal verliert – zum Beispiel weil die Linse durch Ruß oder einen Ölfilm verschmutzt ist oder die Dichtung Rauchgas durchlässt – bestätigt die Brennersteuerung die Flamme nicht und löst innerhalb der Sicherheitszeit eine Verriegelung aus. Eine Zelle, die heiße Ausmauerung oder nur eine Zündflamme anstelle der Hauptflammenzone sieht, kann ein falsches Signal liefern oder auf einen Flammenverlust nicht reagieren. In polaritätsempfindlichen Schaltungen führt eine verpolte Verdrahtung zu sofortiger Verriegelung. Normalerweise werden diese Fehler erkannt, indem man Linse, Dichtung, Montageposition und Verdrahtungsrichtung prüft, bevor man eine ansonsten funktionsfähige Zelle austauscht.
