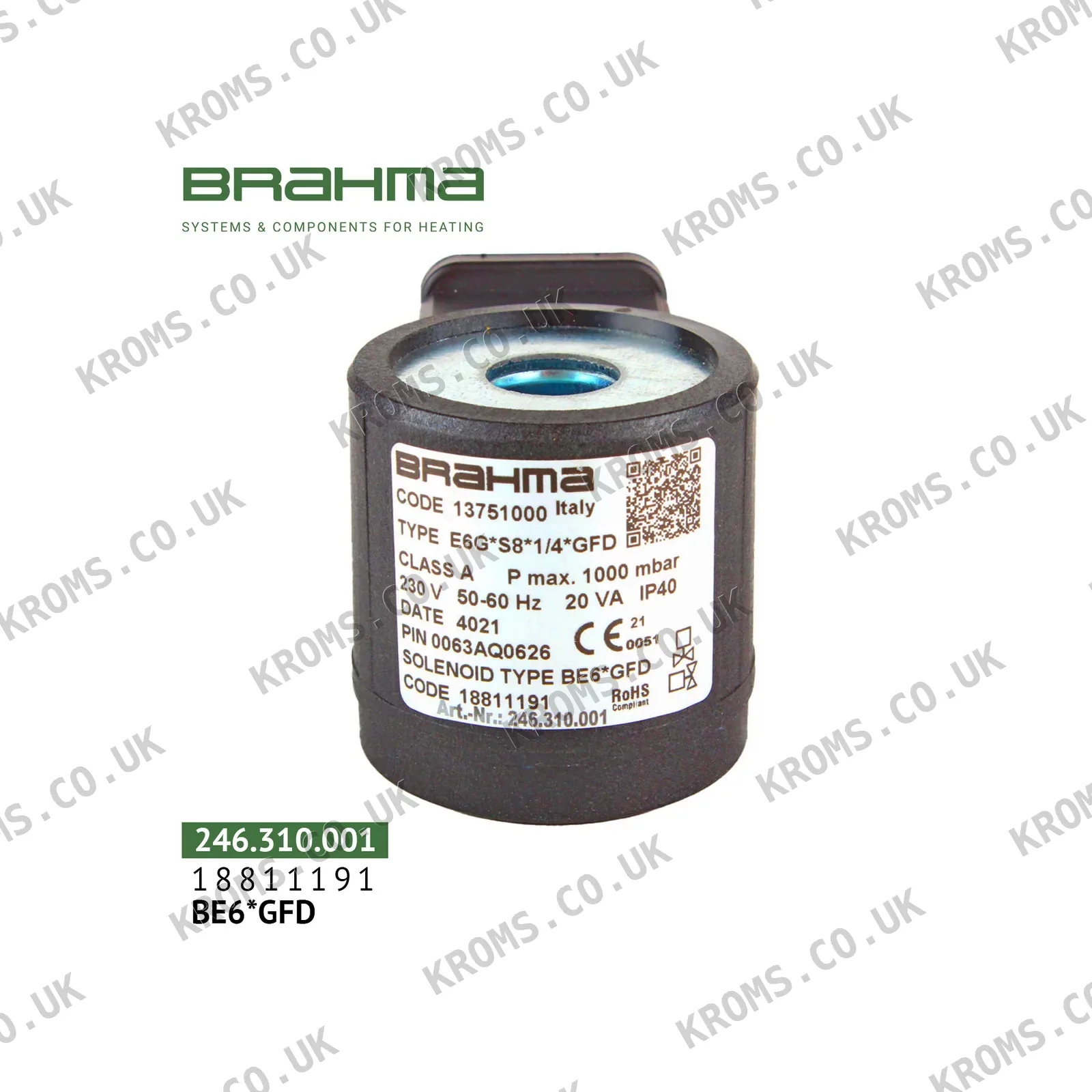

Brahma Solenoid coil BE6*GFD 18811191

Diese elektromagnetische Spulenwicklung ist für das Gasventil Brahma BE6*GFD vorgesehen. Sie arbeitet bei 230 V AC mit einer Frequenz von 50–60 Hz und verbraucht 20 W. Die Spule hat die Schutzklasse IP40 und die Isolationsklasse A. Sie wird am Ventilkörper montiert und wandelt ein elektrisches Signal in magnetische Kraft um, um das Ventil zu öffnen oder zu schließen. Nettogewicht beträgt 0.43 kg, Bruttogewicht 0.465 kg.

Spulen dieses Typs werden ausgewählt, indem die Ventilserie und der Hersteller abgeglichen werden. Die Versorgungsspannung muss mit dem Ausgang der Brennersteuerung übereinstimmen, üblicherweise 230 V oder 24 V AC/DC. Überprüfen Sie, ob der Spulenstecker zum Ventilschaft passt und ob die Spule aus derselben Ventilfamilie stammt, um die richtige magnetische Kraft und Öffnungseigenschaften zu gewährleisten. Die Spule wird am Ventilkörper montiert und kann separat ausgetauscht werden, wobei der vorhandene Ventilkörper wiederverwendet wird.

Ein Durchbrennen der Spule ist ein häufiger Defekt, häufig verursacht durch lang anhaltende Spannungsspitzen, Überhitzung des Ventilkörpers oder eine kurzgeschlossene Wicklung. Symptome sind, dass das Ventil nicht öffnet oder schließt, was zu einer Brennerabschaltung oder Zündungsfehler führt. Überprüfen Sie die Spule auf offensichtliche Brandspuren, messen Sie ihren Widerstand und prüfen Sie die Versorgungsspannung.
