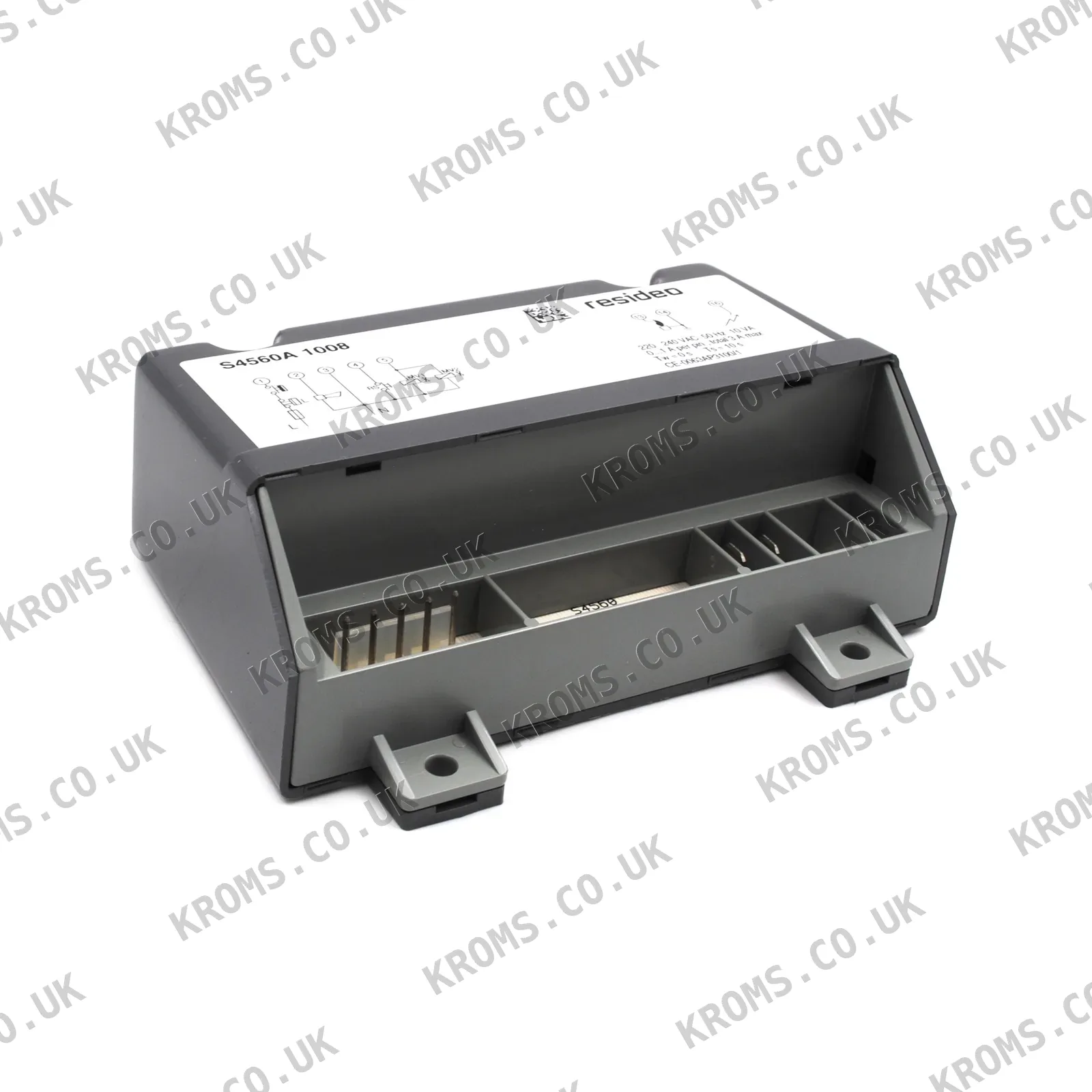

Honeywell Gas boiler control unit S4560A1008U

El Honeywell S4560A1008U es una unidad de control para quemadores de gas atmosférico de calderas de gas. Funciona en modo de ciclo intermitente con ignición directa y monitoreo de llama mediante una varilla sensora. La unidad cumple con EN 298 y presenta bloqueo no volátil con restablecimiento manual. Opera a 220–240 V, 50 Hz, con un consumo de potencia de 10 W y un tiempo de seguridad de 10 s. La caja de control tiene un conector multi-borde Molex 3001, soporta ventilador y está clasificada IP40. Es de mantenimiento cero y requiere fusibles externos y un relé térmico.

Las cajas de control de este tipo se seleccionan haciendo coincidir la tensión de suministro, frecuencia, tiempo de seguridad y configuración del conector de la instalación existente. Antes de efectuar el pedido, compare las dimensiones de montaje y los tamaños de terminales con la unidad original. Durante la instalación, proporcione fusibles externos para seguridad y coloque el controlador alejado del calor y la radiación. La protección general de la envolvente debe ser como mínimo IP40, y los cables de ignición por chispa deben estar blindados. Estos controladores no tienen partes reparables por el usuario; no intente reparaciones internas.

El fallo típico de estas unidades de control es un bloqueo cuando la llama no se detecta dentro del tiempo de seguridad, frecuentemente causado por una varilla sensora de llama sucia o desalineada. Si la llama se apaga durante la operación, la unidad repite la secuencia de ignición. El bloqueo es no volátil y requiere restablecimiento manual mediante el botón de restablecimiento externo o interno. Si el primer restablecimiento falla, espere al menos 15 segundos antes de intentar nuevamente el restablecimiento.
