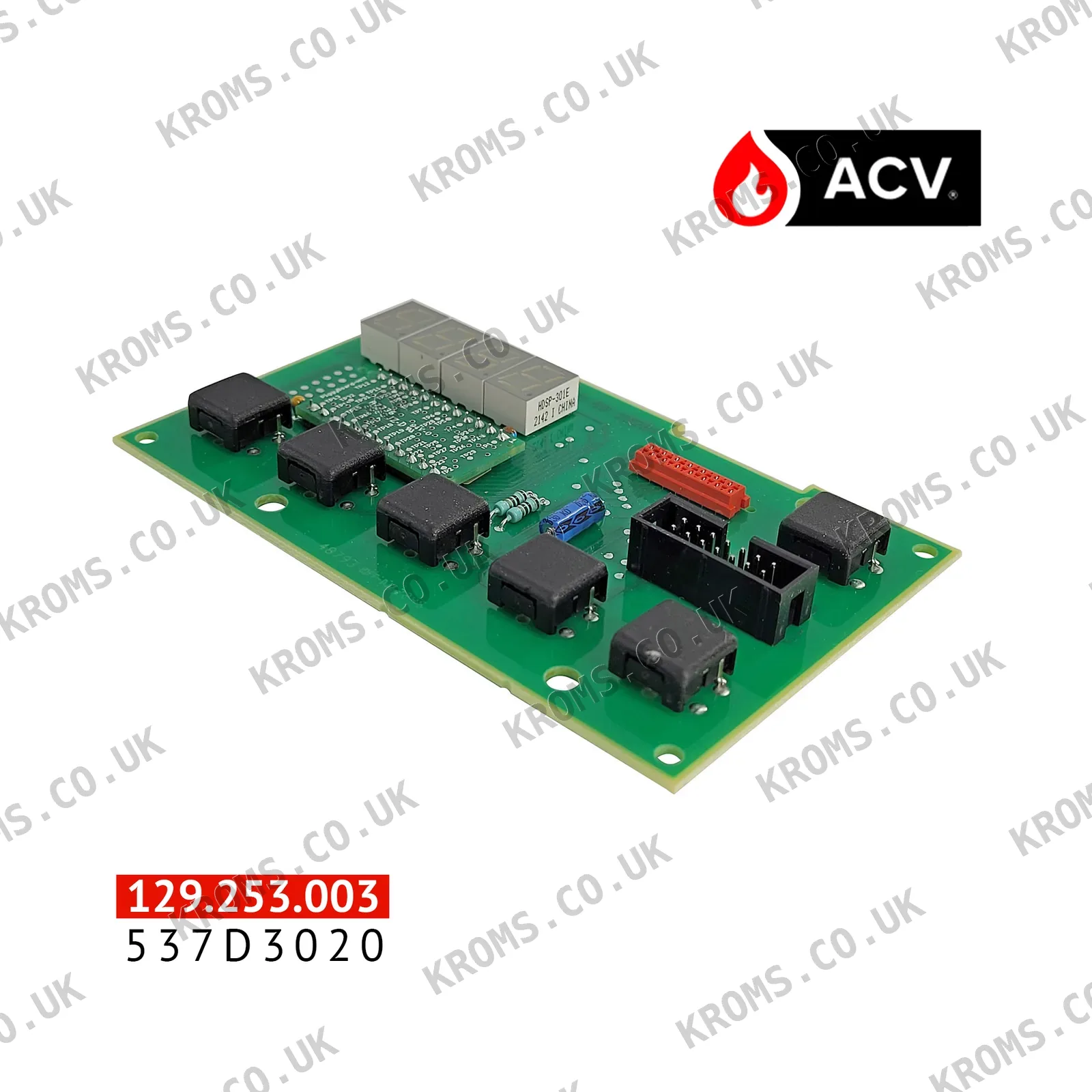

ACV printed circuit display 537D3020

Este módulo de pantalla es una interfaz de visualización para un controlador de quemador tipo MCBA. Recibe alimentación y datos a través de un cable de cinta o conector dedicado desde la placa de control. Está diseñado para calderas ACV, incluidas las series Compact Condens 35, Prestige 50 Solo MK2 y Heatmaster 70 TC. El módulo se monta en el panel frontal mediante tornillos o clips de encaje y tiene el número de artículo 129.253.003.

Las pantallas de este tipo se seleccionan haciendo coincidir el código del fabricante y el modelo exacto del controlador; una pantalla incorrecta puede no comunicarse, mostrar caracteres distorsionados o no indicar códigos de bloqueo. Se conectan a la placa de control mediante un cable de cinta o conector dedicado y se montan en el panel frontal con tornillos o clips de encaje. Antes de la instalación, desconecte el quemador de la alimentación de red e inspeccione el cable de cinta para detectar daños. Asegúrese de que el conector esté orientado correctamente, ya que la polaridad invertida puede dañar la pantalla o la placa de control.

Una pantalla defectuosa o incompatible puede mostrar caracteres distorsionados, no iluminarse o no comunicarse con la placa de control, dejando los códigos de falla ilegibles. El quemador puede funcionar pero los técnicos y usuarios no pueden monitorear el estado del sistema ni acceder a información de diagnóstico. Verifique el cable de cinta para detectar daños visibles y asegúrese de que el conector esté completamente asentado y correctamente orientado.
