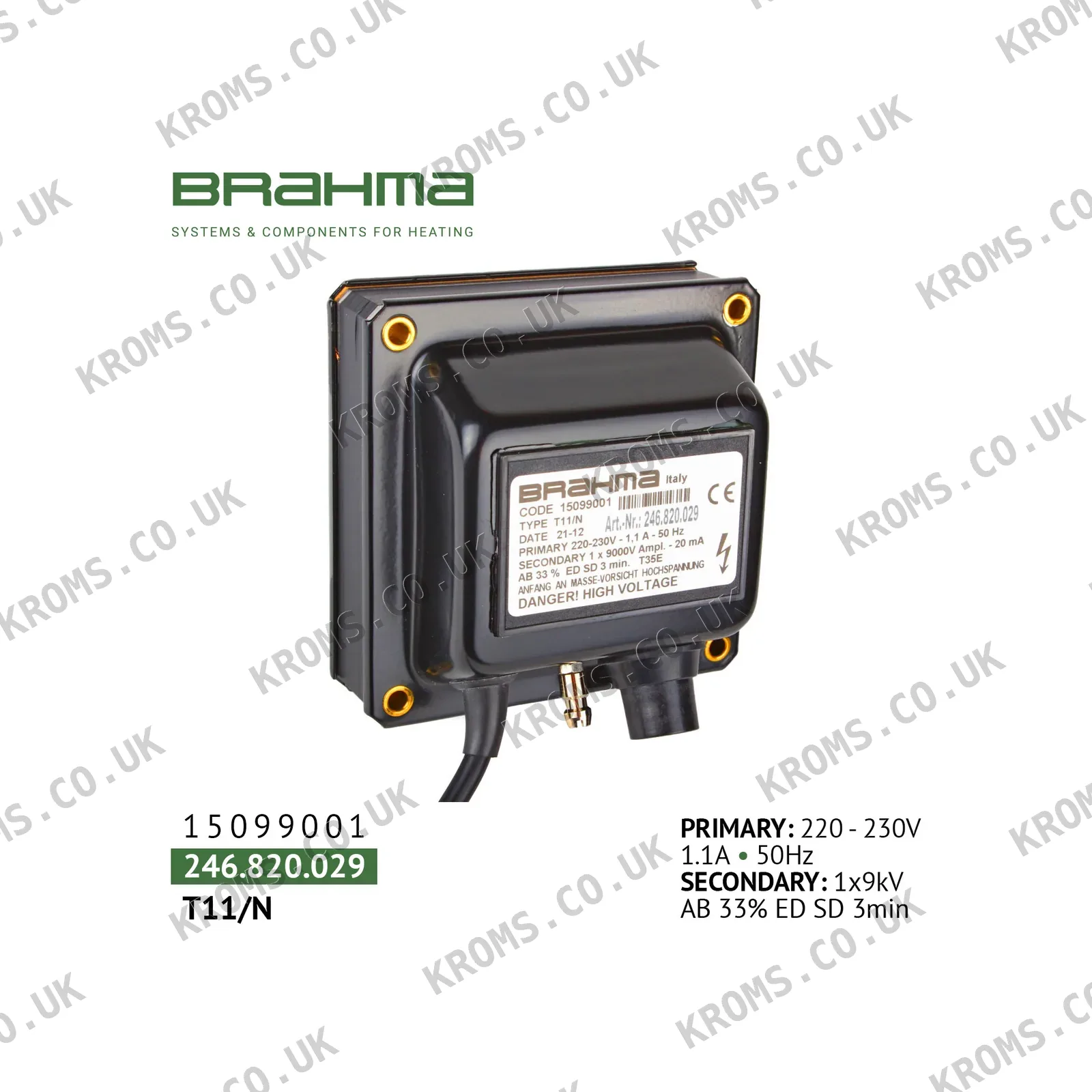

Brahma Transformador de encendido T11/N 15099001

El transformador de encendido Brahma T11/N (SKU 15099001) es un componente de forma envolvente diseñado para quemadores que funcionan con combustibles líquidos o gaseosos. Funciona a una tensión de suministro de 220 V y 50 Hz, con una tensión secundaria de 9 kV y una corriente secundaria de 20 mA. El transformador tiene un consumo de potencia de 240 W, una corriente efectiva de entrada de 1.1 A y un ciclo de trabajo del 33% en 3 minutos. Dispone de bobinados secundarios a tierra, una pantalla para suprimir interferencias de radiofrecuencia y dos tapas. El cuerpo está fabricado en resina de poliéster y el material aislante es fibra de vidrio PBT al 30%. La distancia de chispa recomendada es de 3–5 mm y la longitud estándar del cable de alimentación es 550 mm. El transformador pesa 2 kg y tiene dimensiones de 110 mm x 96 mm x 78 mm.

Al seleccionar un transformador de encendido de este tipo, asegúrese de que la tensión de suministro, la frecuencia y las características de tensión/corriente secundaria se correspondan con los requisitos del quemador. El sistema de montaje debe ser compatible con el diseño del quemador; estos transformadores pueden tener diferentes formas de montaje, por lo que verifique las dimensiones físicas y los patrones de agujeros de montaje. El tipo de aislante de conexión (roscado o cilíndrico) debe comprobarse con el cableado existente. Mida el espacio disponible y compárelo con las dimensiones del transformador para garantizar un ajuste adecuado.

Los modos de fallo comunes de los transformadores de encendido incluyen cortocircuitos internos, bobinados abiertos o rotura del aislamiento, que pueden resultar en una chispa débil o nula en los electrodos. Los síntomas pueden incluir el fallo del quemador en el encendido, encendido intermitente o un zumbido procedente del transformador. Compruebe si hay daños visibles, rastros de carbonización o sobrecalentamiento. Mida la tensión secundaria con una sonda de alta tensión adecuada para confirmar la salida; si está significativamente por debajo de las especificaciones, el transformador probablemente necesite sustitución.
