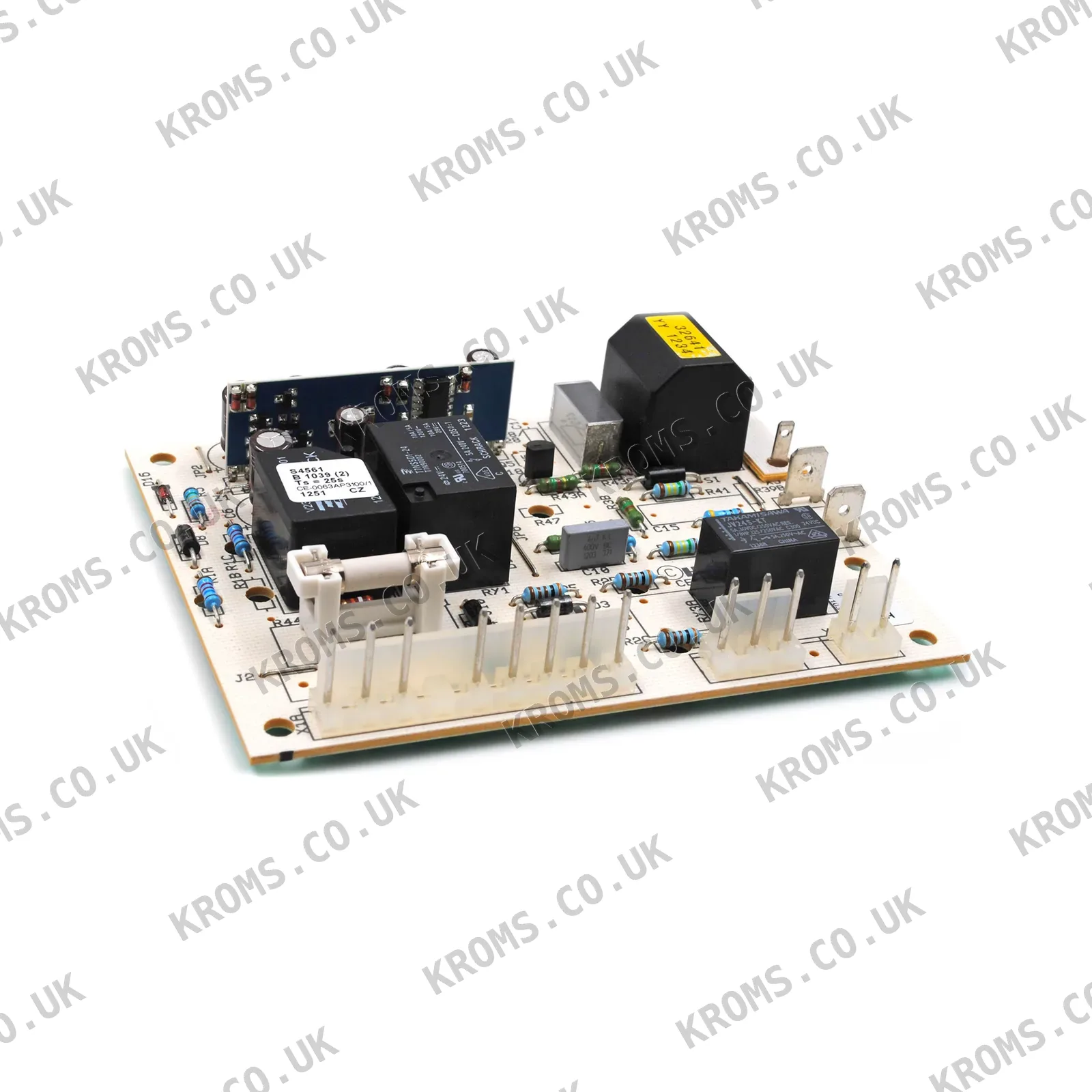

Honeywell Gas boiler control unit S4561B1039U(2)

Le Honeywell S4561B1039U(2) est un organe de commande de brûleur de type PCB conçu pour l'allumage automatique et la surveillance de flamme des brûleurs à gaz atmosphériques dans les chaudières murales, conformément à la norme EN 298. Il fonctionne à 220–240 V CA, 50 Hz, avec une consommation électrique de 10 W. L'appareil utilise la détection de flamme par ionisation et fournit un allumage par étincelle à 5 Hz avec une tension d'étincelle ouverte minimale de 15 kV. Il dispose d'un réglage de minuterie de sécurité de 0 s, prend en charge la réinitialisation externe et l'alarme de limite haute, et inclut un blocage non volatile et une alarme en l'absence de chaleur. Les dimensions du circuit imprimé sont de 105 mm avec 4 trous de montage, et il convient aux chaudières Pegasus F2/F3.

Les pièces de ce type sont sélectionnées en faisant correspondre la tension d'alimentation, la fréquence et la méthode de détection de flamme (ionisation) au système de commande de la chaudière. Les dimensions du circuit imprimé et le schéma de perçage des trous de montage doivent s'aligner sur l'enceinte de la chaudière. Le courant nominal de la vanne gaz (jusqu'à 1 A) et le type de connecteur doivent être compatibles. Vérifiez toujours la compatibilité du modèle spécifique avec la marque et le modèle de la chaudière avant de commander.

Les pannes courantes incluent la perte de détection de flamme due à une sonde d'ionisation ou un câblage défectueux, entraînant des tentatives d'allumage répétées ou un verrouillage. L'allumage par étincelle peut échouer si l'écart des électrodes d'allumage est incorrect ou si le câble haute tension est endommagé. L'appareil peut également ne pas démarrer si la minuterie de sécurité ou la séquence d'auto-vérification est interrompue par un capteur ou une vanne défectueux. Vérifiez les dommages visibles, les connexions desserrées et la mise à la terre correcte.
