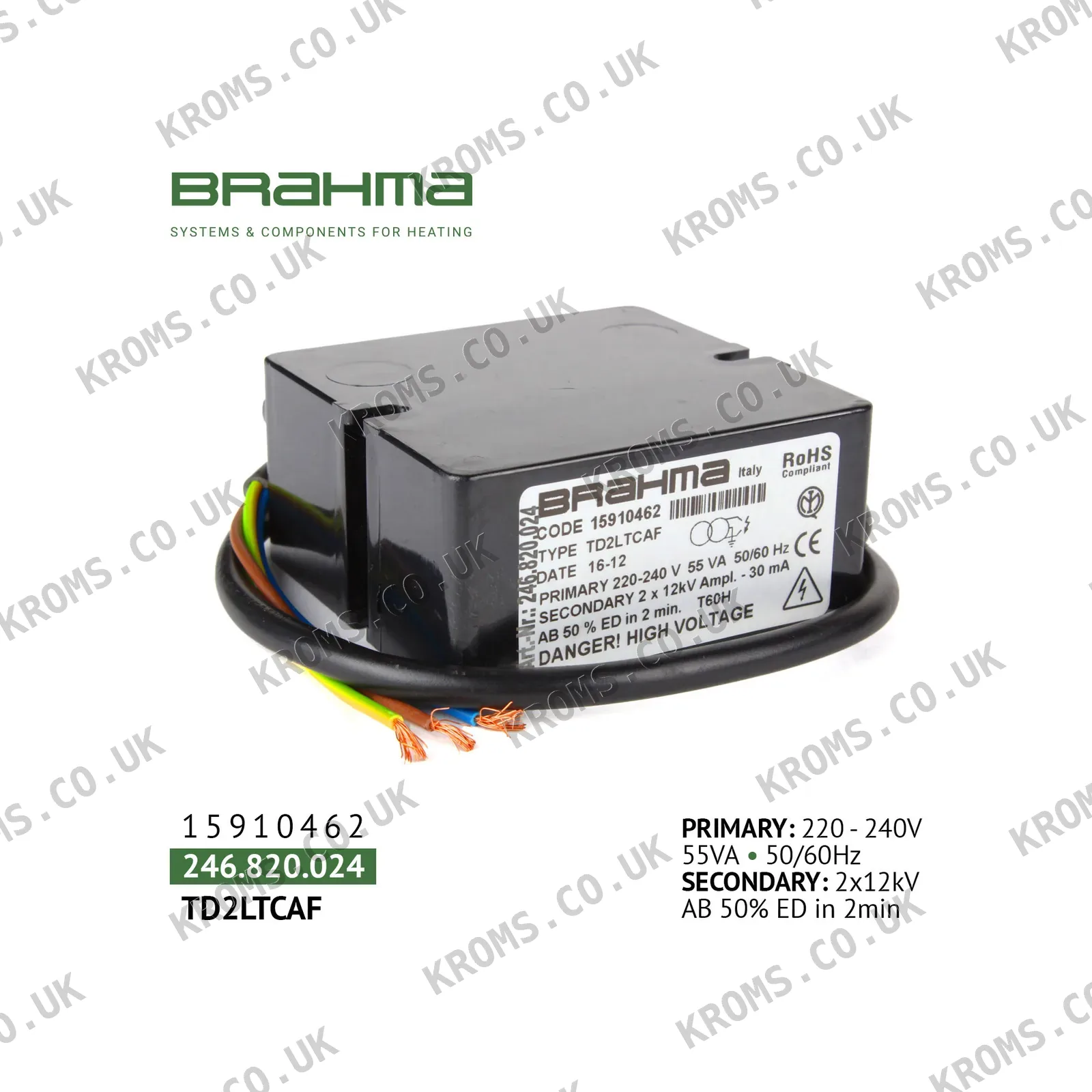

Brahma Transformateur d'allumage TD2LTCAF 15910462

Le transformateur d'allumage Brahma TD2LTCAF (SKU 15910462) est un dispositif électronique compact à haute fréquence conçu pour les brûleurs à gaz et à fioul. Il fonctionne sur une alimentation de 220–240 V à 50–60 Hz, consomme 55 W et fournit une tension secondaire de 24 kV avec un courant secondaire de 30 mA. Le transformateur présente un noyau en ferrite, un remplissage en résine polyester et une varistance intégrée pour la protection contre les surtensions, avec un facteur de marche de 50 % et un indice de protection IP00. Il a une sortie à double broche, prend en charge des câbles d'allumage jusqu'à 1,5 m et comprend un câble d'alimentation standard de 560 mm. L'unité pèse 0,36 kg et est disponible en option avec fonctionnement continu ou versions à connecteur sur demande.

Lors du choix d'un transformateur d'allumage de ce type, vérifiez que la tension d'alimentation, la fréquence et la consommation électrique correspondent au système électrique du brûleur. Assurez-vous que les valeurs de tension et de courant secondaires sont compatibles avec l'écart des électrodes d'allumage (généralement 3–5 mm) et la longueur du câble (max 1,5 m). Les options de montage varient ; ce type peut utiliser des vis M4x45 pour une fixation directe sur des contrôleurs compatibles, et les connexions haute tension peuvent être filetées ou via un connecteur de 4 mm. Vérifiez les dimensions physiques et les positions des trous de montage pour s'adapter au support existant, et confirmez si un câble d'alimentation intégré ou un connecteur est requis.

Les pannes typiques de ce type de transformateur d'allumage incluent des courts-circuits internes dus à l'infiltration d'humidité ou à la surchauffe, entraînant l'absence d'étincelle ou une étincelle faible aux électrodes. Les surcharges ou les surtensions peuvent endommager la varistance ou les composants électroniques, provoquant un allumage intermittent ou une panne complète. Les symptômes sur le brûleur incluent le défaut d'allumage, l'allumage retardé ou le verrouillage du brûleur. Vérifiez les dommages visibles, mesurez la tension secondaire avec une sonde appropriée et vérifiez la tension d'alimentation primaire et la continuité du câble d'allumage.
