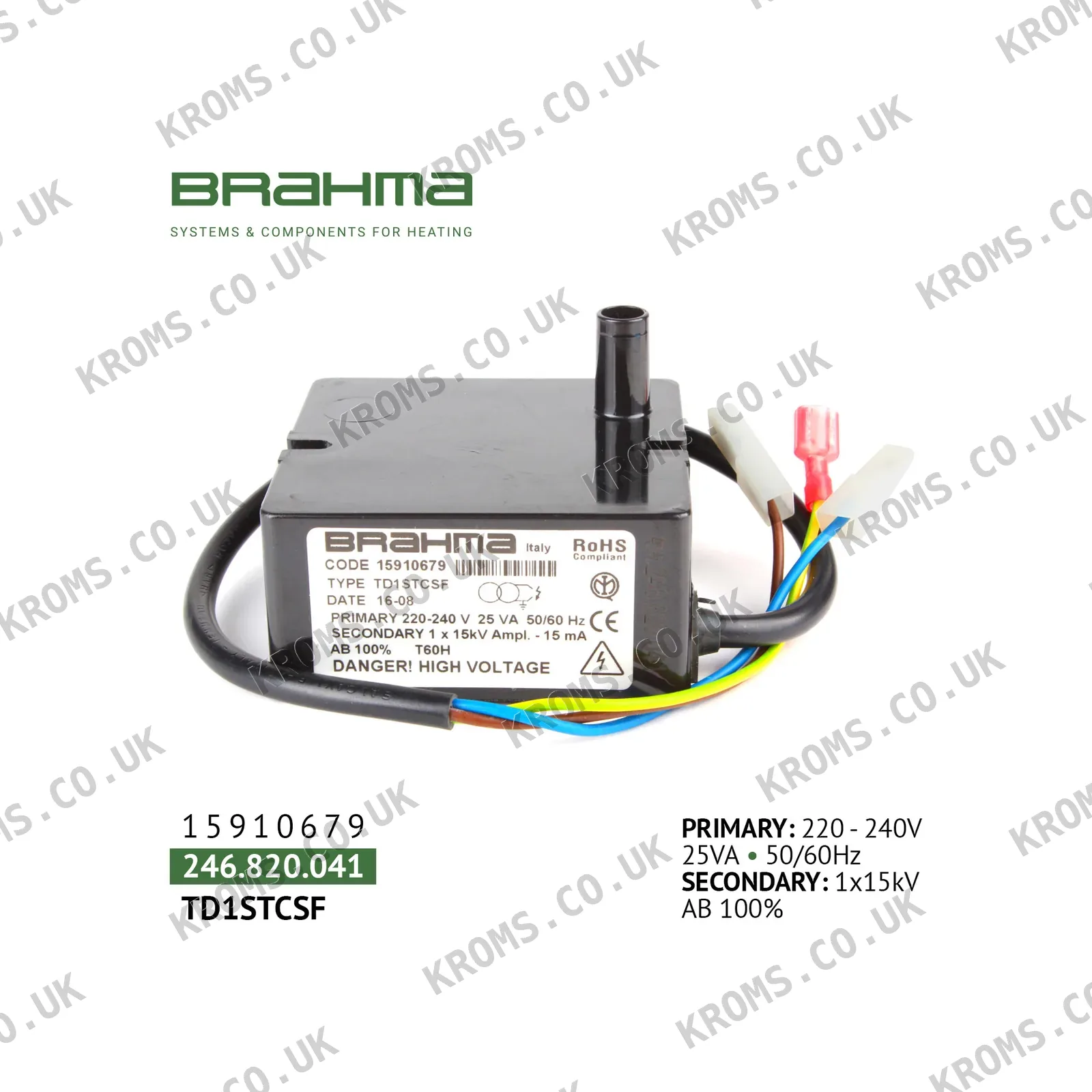

Brahma Trasformatore di accensione TD1STCSF 15910679

Il trasformatore di accensione Brahma TD1STCSF (SKU 15910679) è un trasformatore elettronico ad alta frequenza step-up progettato per l'accensione in bruciatori a gas e combustibili liquidi. Funziona con alimentazione 220–240 V a 50–60 Hz, erogando una tensione secondaria di 15 kV con corrente di picco di 45 mA. Il trasformatore presenta un nucleo ferritico, filtro EMC integrato, protezione incorporata contro i cortocircuiti e un varistore per la resistenza alle fluttuazioni di tensione. È progettato per funzionamento continuo (ciclo di lavoro 100%) ed è compatto e leggero, con peso di 360 g. L'unità dispone di un'uscita ad alta tensione e supporta una lunghezza del cavo di accensione fino a 1,5 m, con lunghezza standard del cavo di alimentazione di 560 mm. È conforme alle direttive 2004/108/EC e 73/23/EEC e possiede classe di protezione IP00.

Quando si seleziona un trasformatore di accensione sostitutivo di questo tipo, verificare che la tensione di alimentazione (ad es. 220–240 V) e la frequenza (50–60 Hz) corrispondano all'alimentazione elettrica del bruciatore. Controllare i requisiti di tensione e corrente secondaria del sistema di accensione, nonché il numero di uscite ad alta tensione (singola o a due pin) e il tipo di connettore ad alta tensione (ad es. a spina 4 mm). Assicurarsi che il sistema di montaggio e collegamento fisico sia compatibile con la configurazione del bruciatore e confermare che la lunghezza massima del cavo di accensione non superi il limite specificato. Inoltre, considerare il ciclo di lavoro (ad es. 100% per funzionamento continuo) e se è necessario un filtro EMC integrato per soddisfare i requisiti di compatibilità elettromagnetica.

I guasti comuni di questo tipo di trasformatore di accensione includono cortocircuiti interni o bobine aperte, spesso causati da surriscaldamento, sovratensioni o infiltrazione di umidità. I sintomi sul bruciatore includono assenza di scintilla agli elettrodi, accensione intermittente o scintilla debole che non riesce ad accendere il combustibile. Verificare il trasformatore per eventuali danni visibili, misurare la tensione secondaria con una sonda ad alta tensione adeguata e verificare che la tensione di alimentazione primaria sia presente. Ispezionare inoltre il cavo di accensione e gli elettrodi per usura o spazio inadatto, poiché questi possono causare carico eccessivo e guasto prematuro del trasformatore.
