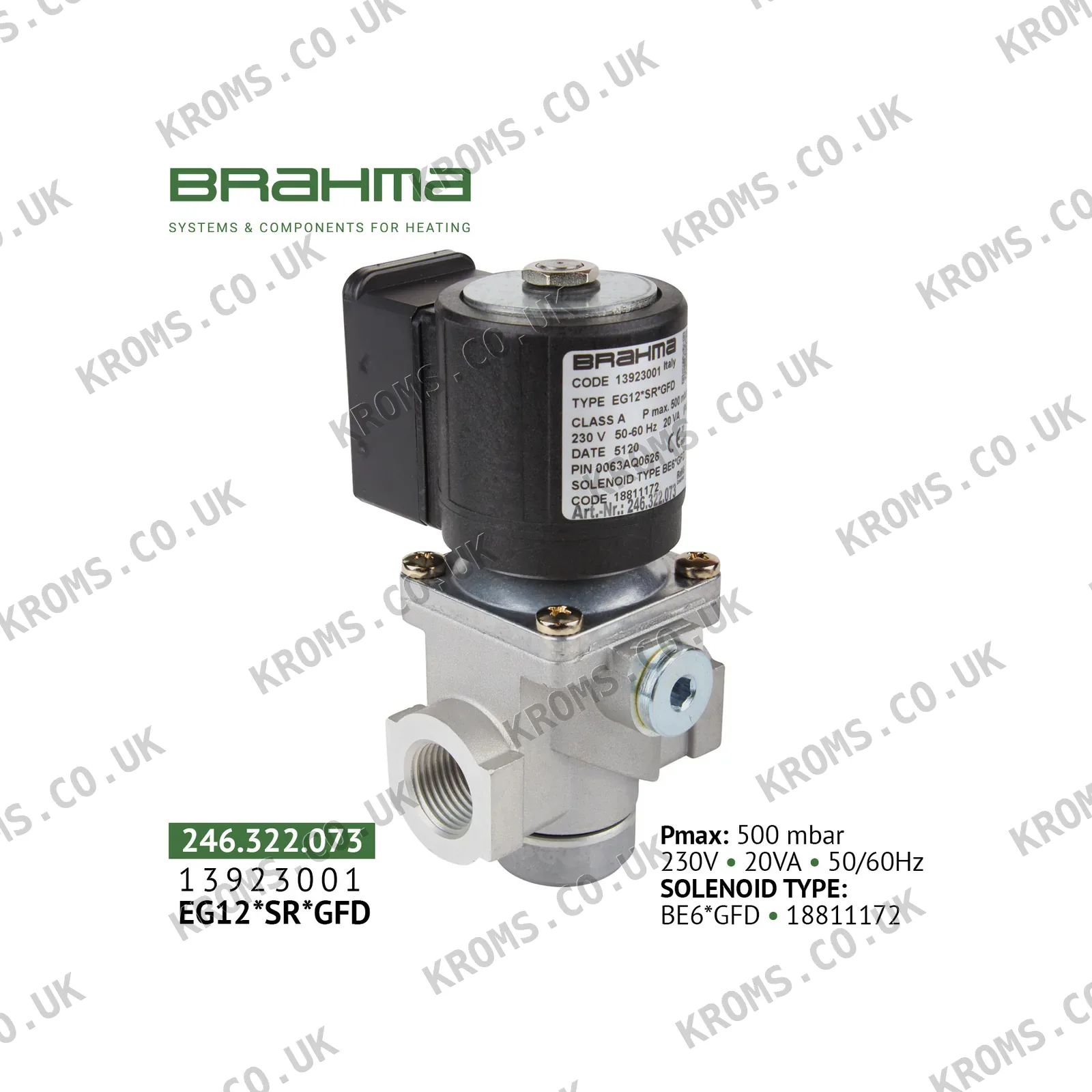

Brahma Zawór gazowy EG12*SR*GFD 13923001
SKU 13923001
Model EG12*SR*GFD
Brand Brahma
Photos
Key specifications
| Napięcie zasilania | 230 V |
|---|---|
| Weight | 800 g |
| Nozzle diameter | 15 mm |
| Closing time | 1 s |
| Opening time | 1 sec |
| Gas group | 2 |
| Installation position | vertical and horizontal |
| Materiał obudowy | die-cast aluminum |
| Cable gland | PG9 |
| Coil voltage type | DC (built-in rectifier) |
| Valve classification | A |
| Normal state | normally closed |
| Built-in filter | mesh filter at inlet |
| Pressure test points | pressure plugs |
| Catalogue article numbers | 246.322.073 |
| Application | civil and industrial |
| Opening type | fast, silent |
| Flow regulator | flow control |
| Silent operation | Yes |
| Variable opening modes | quick or slow opening |
| Flow adjustment | adjustment plugs |
| Power supply flexibility | AC and DC |
| Częstotliwość | 50–60 Hz |
| Pobór mocy | 20 W |
| Przepustowość | 7.5 m³/h |
| Certyfikacja | CE, EN161 |
158,92 EUR
144,47EUR
in stock · 2
incl. 21% VAT · 119,40 EUR excl. VAT · shipping calculated at checkout
- Worldwide shipping from stock
- Original manufacturer part
- Dispatch within 24 h for stocked items
Opis
To jest normalnie zamknięty elektrozawór gazowy do zastosowań w palnikach gazowych cywilnych i przemysłowych. Działa przy zasilaniu 230 V AC, 50–60 Hz, pobór mocy 20 W; cewka jest zasilana prądem stałym przez wbudowany prostownik. Przepustowość wynosi 7,5 m³/h, średnica gniazda 15 mm, a otwieranie i zamykanie trwa 1 s. Korpus jest wykonany z aluminium odlewanego ciśnieniowo, a zawór może być montowany pionowo lub poziomo. Jest sklasyfikowany jako klasa A, grupa 2, jest wyposażony w filtr siatkowy na wlocie i jest certyfikowany zgodnie z EN161.
Dodatkowe informacje
| Przyłącze elektryczne | Szybkozłącze dla wtyczki DIN43650-IP65 (GFD IP40) |
|---|---|
| Retencja filtra siatkowego | zapobiega przedostawaniu się cząstek większych niż 1 mm |
Dobór i montaż
Zawory tego typu są instalowane w pionowych lub poziomych odcinkach rurociągów, a zamiennik musi mieć ten sam sposób przyłączenia i napięcie zasilania. Podłączenie elektryczne wykorzystuje szybkozłącze wtykowe DIN 43650/IP65 z dławikiem kablowym PG9; sprawdź, czy istniejące okablowanie i wtyczka są zgodne. Przed zamówieniem porównaj grupę/klasę gazu, przepustowość, średnicę gniazda i tryb otwierania wymagany przez palnik oraz sprawdź, czy obwód sterowania dostarcza zasilanie AC czy DC.
Wszystkie parametry
| Napięcie zasilania | 230 V |
|---|---|
| Weight | 800 g |
| Nozzle diameter | 15 mm |
| Closing time | 1 s |
| Opening time | 1 sec |
| Gas group | 2 |
| Installation position | vertical and horizontal |
| Materiał obudowy | die-cast aluminum |
| Cable gland | PG9 |
| Coil voltage type | DC (built-in rectifier) |
| Valve classification | A |
| Normal state | normally closed |
| Built-in filter | mesh filter at inlet |
| Pressure test points | pressure plugs |
| Catalogue article numbers | 246.322.073 |
| Application | civil and industrial |
| Opening type | fast, silent |
| Flow regulator | flow control |
| Silent operation | Yes |
| Variable opening modes | quick or slow opening |
| Flow adjustment | adjustment plugs |
| Power supply flexibility | AC and DC |
| Częstotliwość | 50–60 Hz |
| Pobór mocy | 20 W |
| Przepustowość | 7.5 m³/h |
| Certyfikacja | CE, EN161 |
Part numbers
| SKU | 13923001 |
|---|---|
| Additional article | 246.322.073 |
| Model | EG12*SR*GFD |
