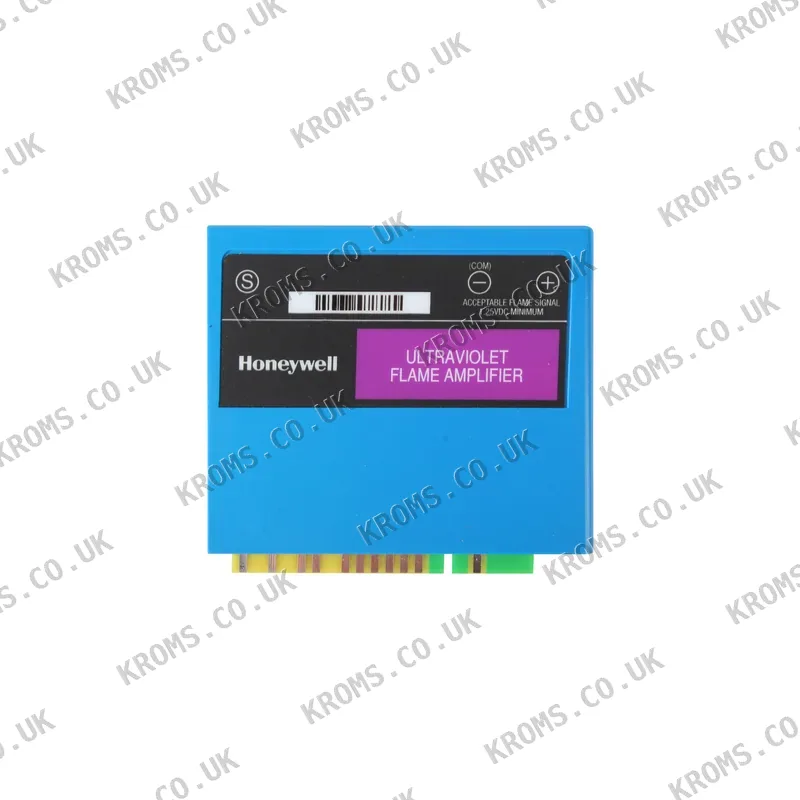

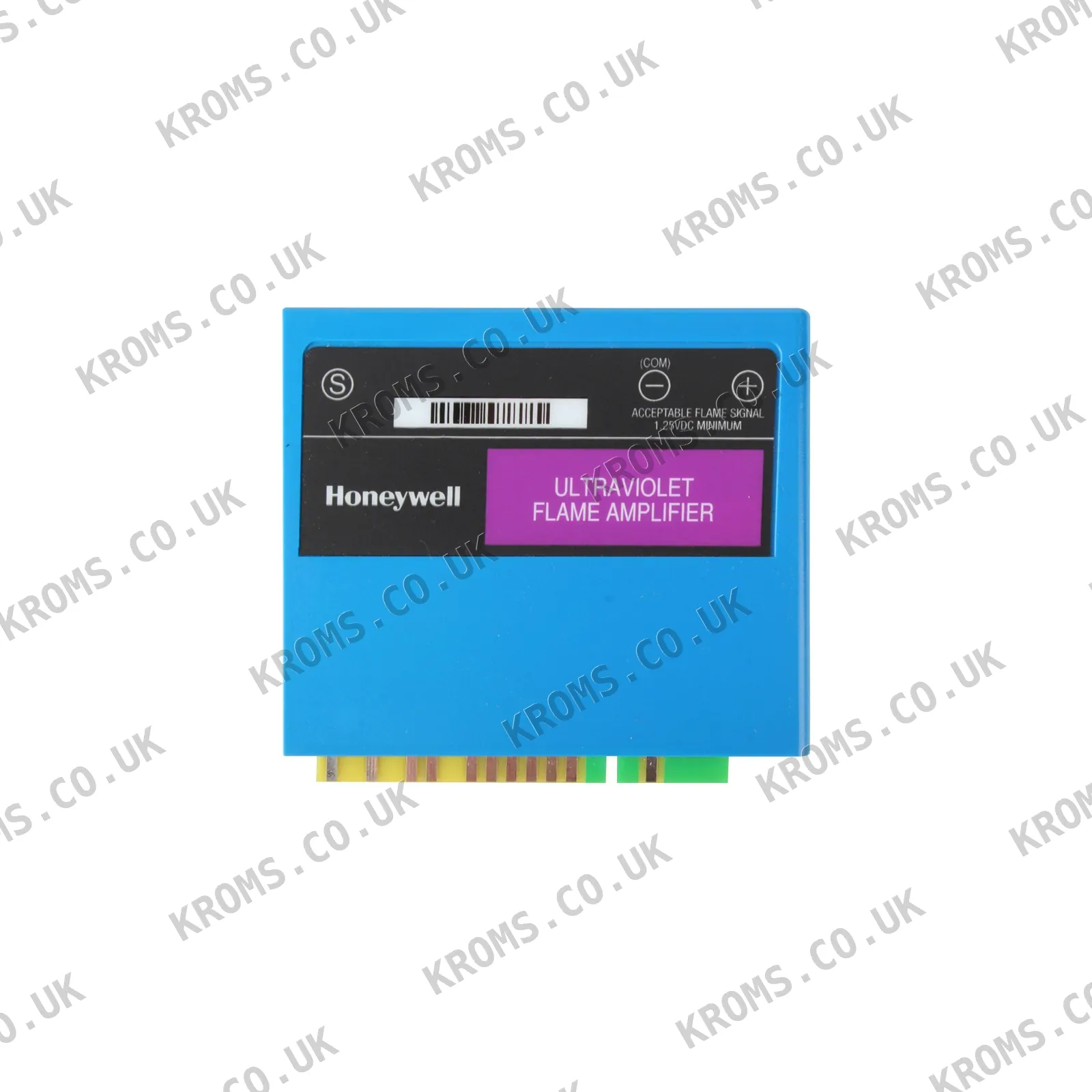

Honeywell Infrared flame signal amplifiers R7849A1015/U

Amplifikator modułowy Honeywell R7849A1015/U w technologii półprzewodnikowej reaguje na sygnały z detektorów płomienia na podczerwień C7027, C7035 lub C7044, wskazując obecność płomienia w połączeniu z modułami przekaźnikowymi serii 7800 i R7140. Mierzy natężenie sygnału płomienia w zakresie od 0 do 5,0 V. Amplifikator łączy się z modułem przekaźnikowym 7800 za pomocą złącza krawędziowego i jest skonfigurowany pod kątem własnej orientacji. Ma wymiary: szerokość 91 mm, wysokość 85 mm i grubość 23 mm, waży 70 g i pracuje w temperaturze otoczenia od -40 do 60 °C.

Części tego typu dobiera się, zapewniając zgodność z serią modułów przekaźnikowych (np. 7800 lub R7140) oraz z konkretnym modelem detektora płomienia. Amplifikator musi odpowiadać typowi sygnału detektora (podczerwień) i być skonfigurowany pod kątem właściwej orientacji. Instalacja polega na podłączeniu amplifikatora do modułu przekaźnikowego za pomocą złącza krawędziowego i sprawdzeniu, czy napięcie sygnału płomienia można zmierzyć na gniazdach kontrolnych.

Elementy tego rodzaju mogą ulec awarii, nie reagując na sygnał detektora płomienia, co skutkuje brakiem wskazania płomienia lub fałszywym zanikiem płomienia. Objawy obejmują wyłączenie się palnika lub brak jego rozruchu, przy czym przekaźnik płomienia nie załącza się. Aby zdiagnozować problemy, należy sprawdzić połączenia amplifikatora, sygnał wyjściowy detektora oraz napięcie na gniazdach sygnału płomienia.
