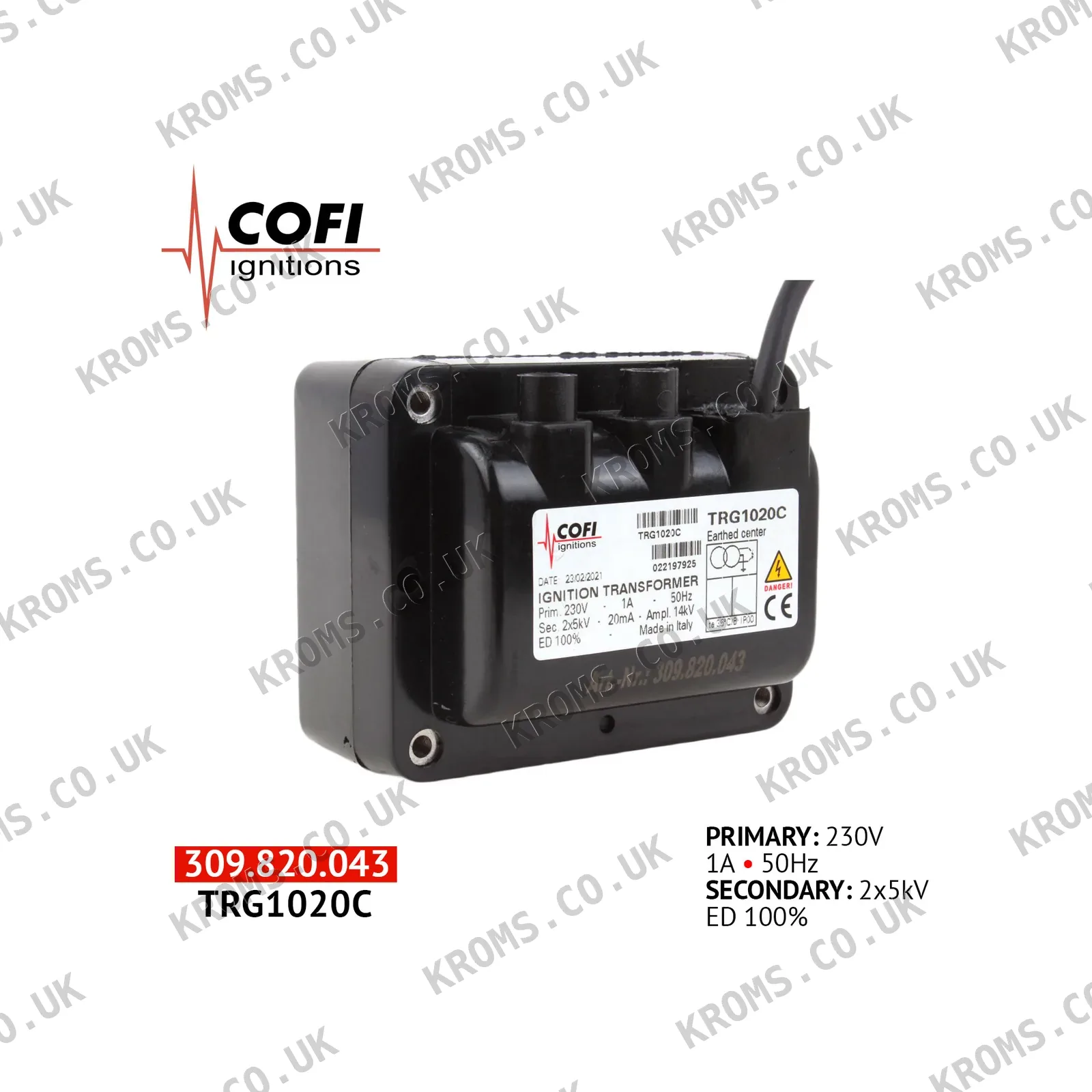

Cofi High-voltage ignition transformer TRG1020C

Il trasformatore di accensione ad alta tensione Cofi TRG1020C è progettato per generare una scintilla nei sistemi di accensione automatica per bruciatori a gas e combustibili liquidi. Funziona con una tensione di alimentazione di 230 V a 50 Hz, assorbendo 1 A, e fornisce due uscite ad alta tensione di 5 kV ciascuna a una frequenza di 2 kHz. Il trasformatore è compatto, con dimensioni di 110 x 90 x 70 mm e peso netto di 2.725 kg. È energizzato solo durante il periodo di accensione, come controllato dalla centralina di controllo del bruciatore, garantendo un avviamento stabile e sicuro dell'apparecchiatura.

Quando si seleziona un trasformatore di accensione sostitutivo di questo tipo, assicurarsi che la tensione primaria corrisponda all'alimentazione della centralina di controllo del bruciatore (comunemente 230 V, ma esistono varianti a 110 V o 24 V). La tensione e la corrente secondaria devono essere compatibili con lo spazio tra gli elettrodi e il progetto del bruciatore. Verificare il ciclo di lavoro, in quanto alcuni bruciatori richiedono periodi di accensione più lunghi. Verificare che le dimensioni di montaggio, il layout dei terminali e il modello di connettore dei cavi si adattino al supporto esistente e ai cablaggi. Il cavo di accensione ad alta tensione deve essere isolato in silicone; ispezionarlo per eventuali indurimenti o crepe prima dell'installazione.

I tipici guasti dei trasformatori di accensione includono cortocircuiti interni, avvolgimenti aperti o rotture dell'isolamento, che portano a scintille deboli o assenti. Il bruciatore può non accendersi, causando il blocco della centralina di controllo dopo i tentativi ripetuti. Verificare la presenza di danni visibili, surriscaldamento o un cavo ad alta tensione incrinato che può causare dispersione di scintilla a terra. Misurare le tensioni primaria e secondaria con un multimetro per confermare che il trasformatore funziona entro le specifiche.
