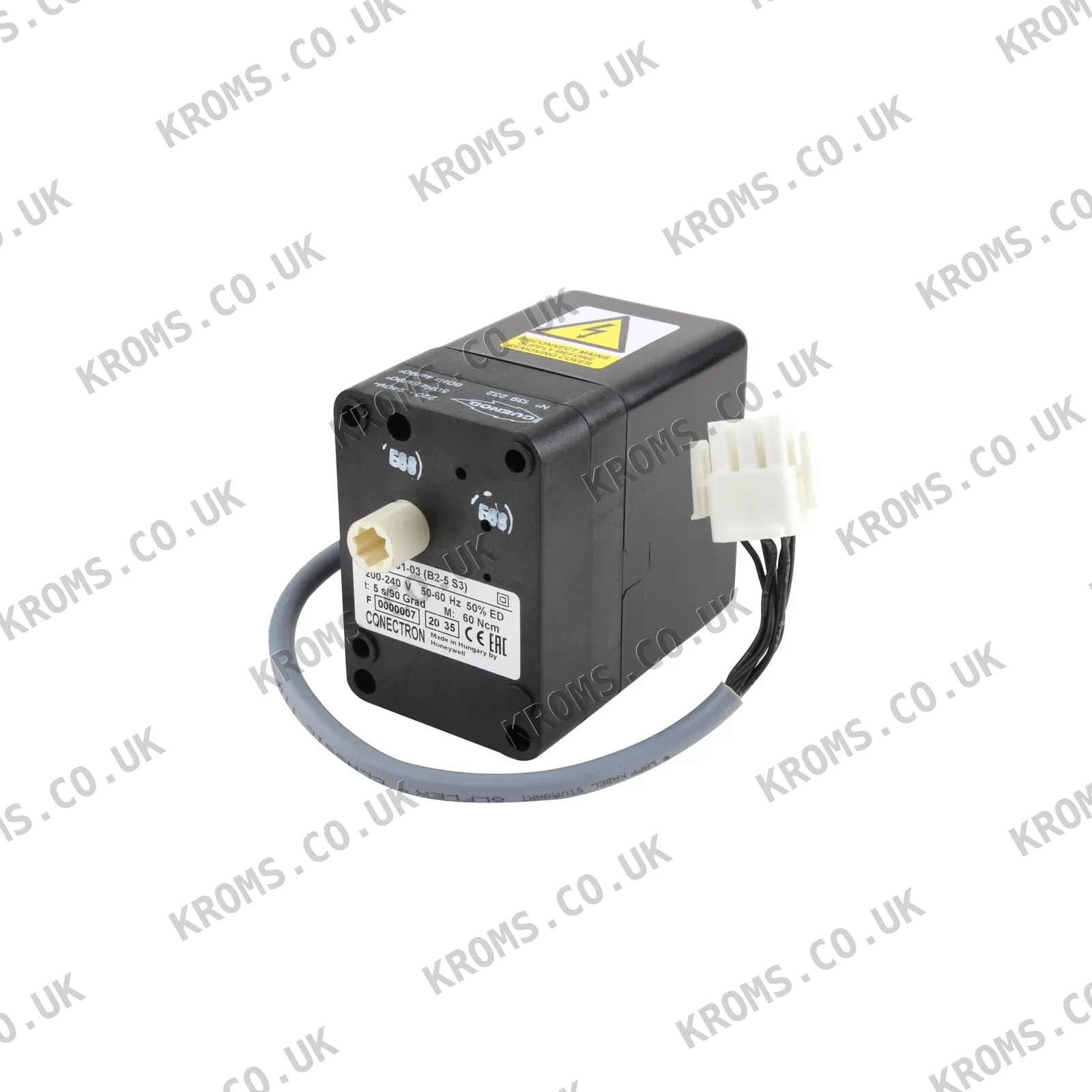

Honeywell Servomotor B2-5S3 LKS131-03

Siłownik Honeywell B2-5S3 LKS131-03 to actuator serwomotoryczny przeznaczony do montażu na wielostopniowych lub modulujących palnikach olejowych, pracujący w pełni zamkniętej pozycji. Zasilany napięciem 200–240 V, pobiera 9 W i otwiera przepustnicę powietrza 90 stopni w ciągu 5 sekund. Siłownik dostarcza moment obrotowy 60 Nm i zawiera silnik synchroniczny z możliwością odwracania oraz konserwację uwolnioną przekładnię walcową. Posiada standardowy wał wyjściowy z tworzywa sztucznego z wewnętrznym kwadratem 8 mm, waży 500 g i wymiary 10x6x8,5 cm. Urządzenie chronione do IP40 i zgodne z dyrektywami UE 73/23/EU i 93/68/EU.

Przy wyborze zamiennego siłownika tego typu upewnij się, że napięcie zasilania, moment obrotowy i czas otwarcia odpowiadają wymaganiom palnika. Typ i rozmiar wału wyjściowego (np. wewnętrzny kwadrat 8 mm) muszą być kompatybilne z istniejącym powiązaniem mechanicznym. Montaż typowo odbywa się od wewnątrz za pomocą otworów przelotowych z gwintami M5; sprawdź schemat rozmieszczenia otworów montażowych i wymiary. System połączenia siłownika (np. stały kabel z złączem 9-pinowym) musi być zgodny z okablowaniem palnika. Zawsze porównaj wymiary gabarytowe, aby zapewnić wolną przestrzeń w obudowie palnika.

Typowe uszkodzenia takich siłowników obejmują spalenie silnika z powodu przeciążenia lub skoków napięcia, powodujące brak ruchu przepustnicy lub ruch spowolniony. Zużycie przekładni może spowodować luz wsteczny, prowadzący do niedokładnego pozycjonowania lub nieprawidłowego działania. Awarie wyłącznika krańcowego mogą uniemożliwić zatrzymanie siłownika w prawidłowej pozycji otwartej lub zamkniętej, powodując nieefektywną pracę palnika lub jego wyłączenie. Sprawdź nietypowe hałasy, nadmierne ciepło lub widoczne uszkodzenia wału lub krzywek. Zweryfikuj połączenia elektryczne i zmierz rezystancję silnika, aby zdiagnozować problemy.
