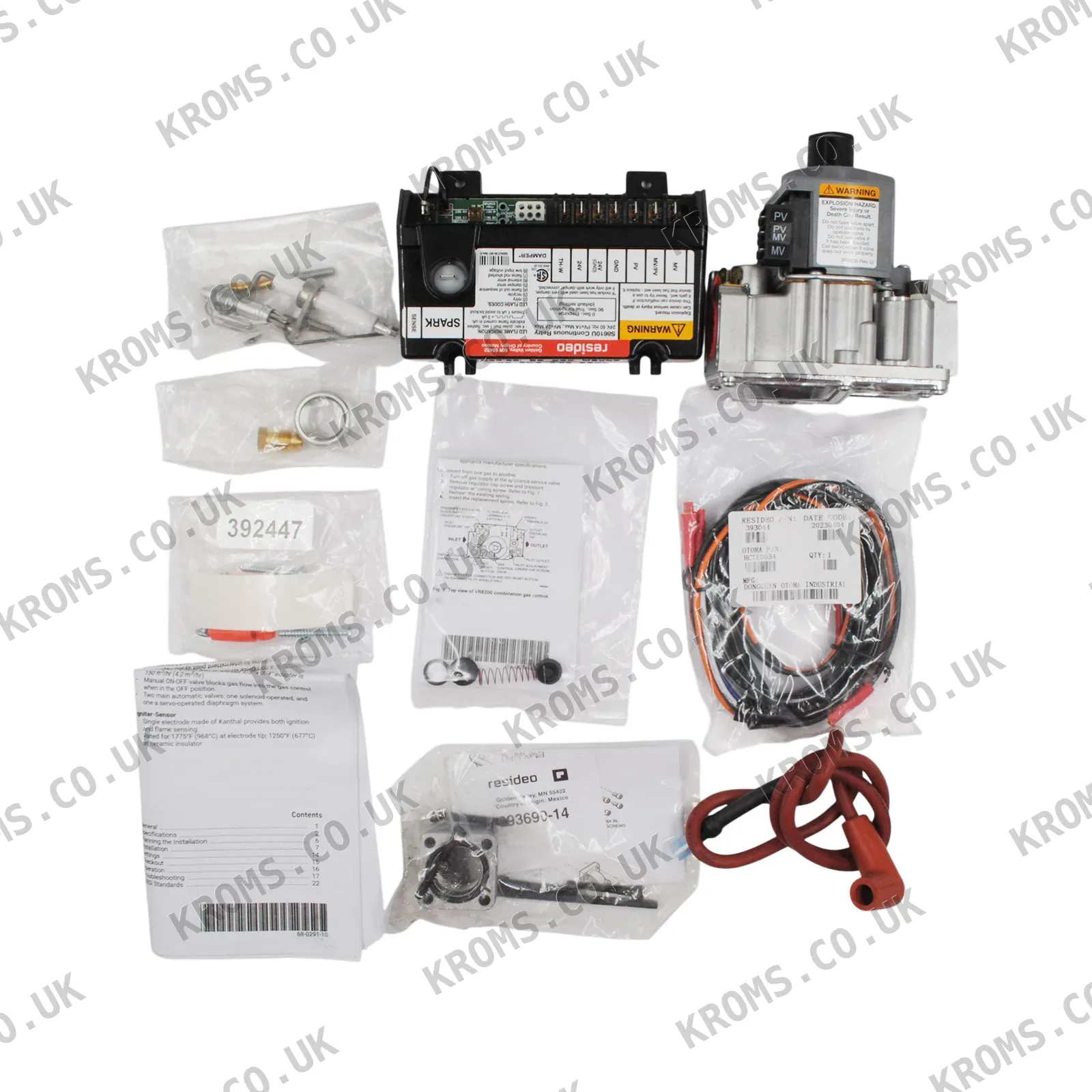

Honeywell Intermittent pilot kit Y8610U6006/U
SKU Y8610U6006/U
Brand Honeywell
Photos
Key specifications
| Burner system type | intermittent pilot |
|---|---|
| Flame sensing method | ionisation current measurement |
| Pilot burner system type | intermittent pilot |
| Gas types | natural gas, LPG |
| Compatible fuel types | natural gas, liquefied petroleum gas |
| Application | gas-fired burners |
| Pilot flame mode | intermittent |
| Controller model | S8610U3009 |
| Gas valve model | VR8304M3558 |
| Pilot burner model | 390427T |
| Flange model | 393690–14 |
| LP gas conversion kit model | 393691 |
| High voltage cable model | 394800–30 |
| Długość | 760 mm |
| Electrode configuration | L-shaped 6mm electrode connection |
| Electrical connection | flat terminal 6.35x0.8mm to controller |
613,78 EUR
557,98EUR
in stock · 5
incl. 21% VAT · 461,14 EUR excl. VAT · shipping calculated at checkout
- Worldwide shipping from stock
- Original manufacturer part
- Dispatch within 24 h for stocked items
Opis
Zestaw pilota przerywanego Honeywell Y8610U6006/U przeznaczony jest do palników zasilanych gazem. Zawiera kontroler S8610U3009, zawór gazowy VR8304M3558, palnik pilota 390427T, kołnierz 393690-14, zestaw konwersji z gazu ziemnego na LPG 393691 oraz kabel wysokonapięciowy 394800-30 o długości 760 mm z końcówką płaską 6.35x0.8 mm i połączeniem elektrod w kształcie litery L 6 mm. System pracuje z przerywanym płomieniem pilota, zapala się na każde żądanie ciepła i gaśnie przy wyłączeniu. Płomień jest weryfikowany poprzez pomiar prądu jonizacji. System obsługuje paliwa: gaz ziemny i LPG.
Dodatkowe informacje
| Komponenty wchodzące w skład | kontroler, kołnierz, przewód zapłonu, okablowanie, złączka palnika pilota, palnik pilota, zestaw konwersji do gazu LPG |
|---|---|
| System zapłonu | elektroda zapłonu iskrowego i elektroda detekcji płomienia |
| Zasada działania | Zawór gazowy otwiera się dopiero po potwierdzeniu płomienia pilota |
Dobór i montaż
Przy wymianie zestawu pilota przerywanego należy dopasować konstrukcję końcówki palnika pilota, szczelinkę elektrod, typ paliwa (gaz ziemny lub LPG) oraz wymiary złączeń do urządzenia oryginalnego. Zestaw musi być zatwierdzony dla konkretnych modeli kontrolera palnika i zaworu gazowego. Podczas instalacji należy sprawdzić, czy otwór dysz palnika pilota odpowiada ciśnieniu dostarczanego gazu, oraz prowadzić przewody elektrod z dala od gorących powierzchni i kabli wysokonapięciowych.
Wszystkie parametry
| Burner system type | intermittent pilot |
|---|---|
| Flame sensing method | ionisation current measurement |
| Pilot burner system type | intermittent pilot |
| Gas types | natural gas, LPG |
| Compatible fuel types | natural gas, liquefied petroleum gas |
| Application | gas-fired burners |
| Pilot flame mode | intermittent |
| Controller model | S8610U3009 |
| Gas valve model | VR8304M3558 |
| Pilot burner model | 390427T |
| Flange model | 393690–14 |
| LP gas conversion kit model | 393691 |
| High voltage cable model | 394800–30 |
| Długość | 760 mm |
| Electrode configuration | L-shaped 6mm electrode connection |
| Electrical connection | flat terminal 6.35x0.8mm to controller |
Part numbers
| SKU | Y8610U6006/U |
|---|---|
| Additional article | 534.322.262 |
| Type designation | S8610U3009 |
| Type designation | VR8304M3558 |
| Type designation | 392431 |
| Type designation | 393690-14 |
| Type designation | 393691 |
| Type designation | 394800-30 |
| Type designation | 390427T |
