Brahma Transformador de encendido T20 15570001

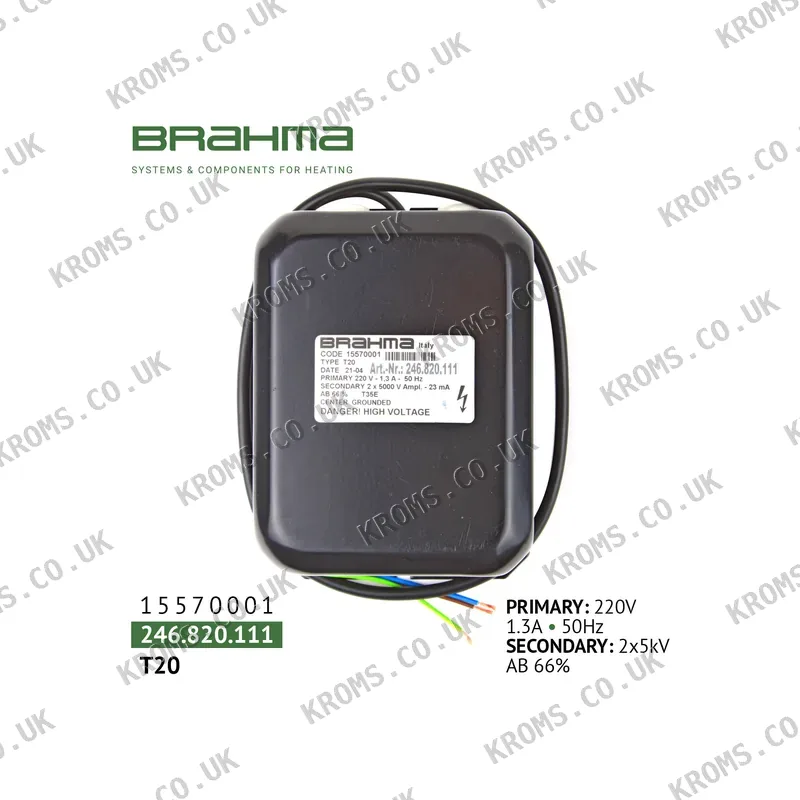

El transformador de ignición Brahma T20 (SKU 15570001) es un transformador elevador de tipo columna diseñado para la ignición en quemadores y calderas. Funciona con una alimentación de 220 V a 50 Hz, consumiendo 285 W (VA) con una corriente de 1.3 A. El transformador proporciona una tensión secundaria de 5 kV y una corriente de ignición de 23 mA a través de dos salidas de alta tensión, con un ciclo de trabajo del 66%. Cuenta con dos devanados primarios y dos secundarios, una carcasa de metal prensado con esmalte y protección IP00. La unidad incluye un cable de ignición con una longitud de 700 mm y conectores de tornillo (Ø2.5 mm). Con un peso de 3.2 kg, sus dimensiones son 10.1 x 8 x 13.9 cm. Adecuado para calderas de vapor y estufas de cocina, está diseñado para quemadores que funcionan con aceite ligero o pesado y soporta un gran número de rearranques.

Al seleccionar un transformador de ignición de este tipo, asegúrese de que la tensión de alimentación, la frecuencia y el consumo de energía coincidan con el sistema eléctrico del quemador. Verifique los requisitos de tensión secundaria y corriente del electrodo de ignición. El sistema de montaje debe ser compatible con el soporte del quemador; existen varios sistemas de conexión y montaje, por lo que compare las dimensiones físicas y los patrones de los orificios de montaje. El ciclo de trabajo del transformador (66%) debe ser adecuado para el ciclo operativo del quemador. Compruebe la longitud del cable de ignición y el tipo de conector (tornillo Ø2.5 mm) para asegurar una conexión correcta.

Las fallas comunes incluyen devanados abiertos o en cortocircuito, lo que provoca ausencia de chispa o chispa débil. La ruptura del aislamiento puede causar arcos eléctricos a la carcasa o a tierra, resultando en ignición errática o disparo de los disyuntores. El sobrecalentamiento debido a un ciclo de trabajo excesivo o una ventilación deficiente puede causar daños térmicos internos. Verifique si hay grietas visibles o marcas de quemaduras en la carcasa, mida las tensiones primaria y secundaria con un multímetro e inspeccione el cable de ignición y los conectores para detectar desgaste o corrosión.
